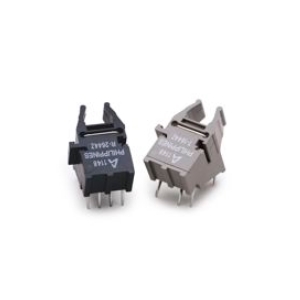

AFBR-1644Z光纤发射器实物图（Broadcom制造）

AFBR-1644Z

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

AFBR-1644Z是Broadcom公司推出的一款光纤发射器，工作波长范围为630到685纳米，输出光功率为-50 dBm（平均值），峰值功率范围为-16.5到2 dBm，光升降时间为5纳秒，传输距离可达200米，数据传输速率为DC到50 Mbaud。

AFBR-1644Z产品详细说明

产品细节

部件编号

AFBR-1644Z
制造商

Broadcom
描述

-50 dBm, -16.5到2 dBm光功率LED发射器，波长范围从630到685 nm

应用领域

应用

工业控制和工厂自动化，RS-232和RS-485的延伸，高压隔离，消除接地回路，降低电压瞬态易感性

电气规格

二极管电容

7 pF
直流消光比

10 dB
输入电阻

2 kΩ（数据输入电阻）
输入电压

-0.3到0.8 V（低），2 V（高）
供电电流

21到31 mA
供电电压

3.135到5.25 V
过渡时间

传播延迟：30 ns

光学规格

波长范围

630到685 nm
输出光功率

-50 dBm（平均），-16.5到2 dBm（峰值）
光升降时间

5 ns

通用参数

发射器类型/光源

发光二极管（LED）
传输距离

可达200米
数据传输速率

DC到50 Mbaud
光纤核心直径

200 µm
封装类型

模块
光纤长度

1 mm
材料

塑料包覆二氧化硅（PCS）
封装

模块
RoHs

是
备注

脉冲宽度失真：-3到3 ns，首个脉冲的脉冲宽度失真：-5到3 ns

连接与接口

接口

RS-232, RS-485
光连接器

双工

环境条件

工作温度显示

-40到85摄氏度
相对湿度

0到85%
存储温度

-40到85摄氏度

总结

产品概述

AFBR-1644Z是Broadcom公司推出的一款高性能光纤发射器，适用于多种工业控制和自动化应用。它的工作波长范围为630到685纳米，具备高达-50 dBm的平均输出光功率和-16.5到2 dBm的峰值功率，确保信号的稳定传输。该设备支持可达200米的传输距离和DC到50 Mbaud的数据传输速率，适合于RS-232和RS-485等接口，广泛应用于高压隔离和接地回路消除等场景。AFBR-1644Z在各种环境条件下表现出色，工作温度范围为-40到85摄氏度，具有良好的湿度适应能力，是工业领域中理想的光电解决方案。

技术文档

规格书
点击下载规格书
