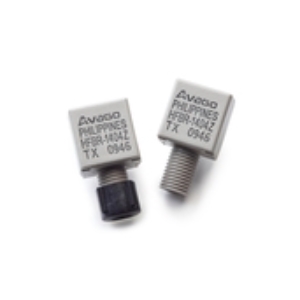

HFBR-1404Z光纤发射器实物图(Broadcom制造)

HFBR-1404Z

厂商: Broadcom

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

HFBR-1404Z 是 Broadcom 公司的光纤发射器,工作波长范围为792到865 nm,输出光功率为-15.8 dBm(50/125 µm),-12 dBm(62.5/125 µm)或(100/140 µm),光学上升/下降时间为3到6.5 ns,传输距离可达2.7公里,数据传输速率高达160 MBaud。更多 HFBR-1404Z 的详细信息请见下文。

HFBR-1404Z产品详细说明

产品详情

  • 部件编号
    HFBR-1404Z
  • 制造商
    Broadcom
  • 描述
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm) 光功率 LED 发射器,波长范围从792到865 nm

应用

  • 应用
    媒体/光纤转换,交换机,路由器,集线器和100BASE-SX的网络接口卡,局域网,计算机到外设的连接及计算机显示器链接,数字交叉连接链接,中央办公交换机/PBX链接,视频链接,调制解调器和复用器,套件

电气规格

  • 二极管电容
    55到70 pF
  • 正向电压
    1.48到2.09 V
  • 正向电流
    100到200 mA (正向输入电流)
  • 发射器反向电压
    0.3到3.8 V (反向输入电压)

光学规格

  • 波长范围
    792到865 nm
  • 输出光功率
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm)
  • 输出波形/法规合规性
    100BASE-SX
  • 光学上升/下降时间
    3到6.5 ns

通用参数

  • 发射器类型/光源
    发光二极管 (LED)
  • 距离/传输范围
    可达2.7公里
  • 数据速率
    高达160 MBaud
  • 光纤核心直径
    50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
  • 光纤模式
    多模
  • 封装类型
    DIL / DIP / 直插式
  • 光纤长度
    1 m
  • 材料
    塑料包覆石英 (PCS), AlGaAs
  • 封装
    双列直插封装
  • RoHs
  • 备注
    数值孔径: 0.31到0.49,热阻: 490 kW,脉冲宽度失真: 0.5 ns

连接与接口

  • 接口
    以太网
  • 光连接器
    SMA 905, ST, FC
  • 射频连接器
    SMA

环境条件

  • 工作温度范围
    -40到85摄氏度
  • 存储温度
    -55到85摄氏度

总结

  • 产品概述
    HFBR-1404Z 是 Broadcom 公司的高性能光纤发射器,广泛应用于光纤通信领域。其工作波长范围为792到865 nm,能够提供多种光功率输出选择,适应不同光纤类型的需求。该产品的传输距离可达2.7公里,数据传输速率高达160 MBaud,确保有效且快速的数据传输。HFBR-1404Z 适用于多种应用场景,包括媒体/光纤转换、交换机、路由器及局域网等,能够满足现代通信系统的高要求。同时,该发射器符合RoHS标准,确保其在环保方面的合规性。无论是在企业网络还是工业应用中,HFBR-1404Z 都是一个理想的选择。
