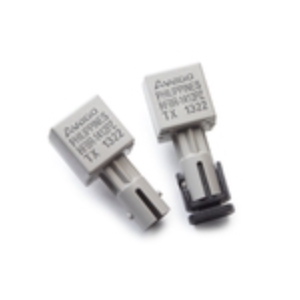

HFBR-1412PTZ光纤发射器实物图(Broadcom制造)

HFBR-1412PTZ

厂商: Broadcom

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

HFBR-1412PTZ是Broadcom公司推出的一款光纤发射器,其波长范围为792至865 nm,输出光功率为-15.8 dBm(50/125 µm)、-12 dBm(62.5/125 µm)或(100/140 µm),光学上升/下降时间为3至6.5 ns,数据传输速率可达160 MBaud。这款光纤发射器具有优越的性能,适用于多种光纤通信场景。

HFBR-1412PTZ产品详细说明

产品详情

  • 零件编号
    HFBR-1412PTZ
  • 制造商
    Broadcom
  • 描述
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或(100/140 µm)光功率LED发射器,波长范围从792到865 nm

应用

  • 应用
    媒体/光纤转换,交换机,路由器,集线器和100BASE-SX的NIC,本地区域网络,计算机到外设的链接和计算机显示器链接,数字交叉连接链接,中央办公交换机/PBX链接,视频链接,调制解调器和多路复用器,适合

电气规格

  • 二极管电容
    55到70 pF
  • 正向电压
    1.48到2.09 V
  • 正向电流
    100到200 mA (正向输入电流)
  • 发射器反向电压
    0.3到3.8 V (反向输入电压)

光学规格

  • 波长范围
    792到865 nm
  • 输出光功率
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或(100/140 µm)
  • 输出波形 / 法规遵从性
    100BASE-SX
  • 光学上升/下降时间
    3到6.5 ns

通用参数

  • 发射器类型 / 源
    发光二极管 (LED)
  • 数据速率
    高达160 MBaud
  • 光纤核心直径
    50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
  • 光纤模式
    多模
  • 封装类型
    DIL / DIP / 穿孔
  • 光纤长度
    1 m
  • 材料
    塑料包覆硅石 (PCS), AlGaAs
  • 封装
    双列直插
  • RoHs
  • 注释
    数值孔径: 0.31到0.49, 热阻: 490 kW, 脉冲宽度失真: 0.5 ns

连接与接口

  • 接口
    以太网
  • 光学连接器
    SMA 905, ST, FC
  • 射频连接器
    SMA

环境条件

  • 工作温度显示
    -40到85摄氏度
  • 存储温度
    -55到85摄氏度

总结

  • 产品概述
    HFBR-1412PTZ是Broadcom公司推出的一款高性能光纤发射器,广泛应用于媒体与光纤转换、网络设备等多个领域。它的波长范围从792 nm到865 nm,输出光功率可达-15.8 dBm,支持多种光纤类型,适合各种光学通信需求。此外,该发射器的数据传输速率高达160 MBaud,能够满足现代网络对速度和稳定性的要求。HFBR-1412PTZ的设计保证了其在各种环境条件下的可靠性,操作温度范围从-40℃到85℃,存储温度可达-55℃,使其在严苛的工业应用中也能表现出色。无论是在本地网络连接还是在复杂的通信系统中,HFBR-1412PTZ都是一个理想的选择。
