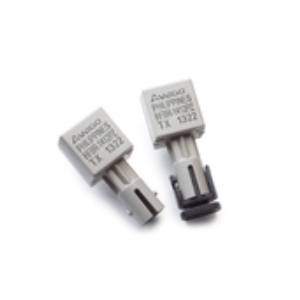

HFBR-1412PZ光纤发射器实物图(Broadcom制造)

HFBR-1412PZ

厂商: Broadcom

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

HFBR-1412PZ 是来自Broadcom的一款光纤发射器,工作波长范围为792到865 nm,输出光功率为-15.8 dBm(50/125 µm),-12 dBm(62.5/125 µm)或(100/140 µm),光学上升/下降时间为3到6.5 ns,数据传输速率可达160 MBaud。更多详细信息请参见下方。

HFBR-1412PZ产品详细说明

产品详情

  • 部件号
    HFBR-1412PZ
  • 厂家
    Broadcom
  • 描述
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或 (100/140 µm) 光功率 LED 发射器,波长范围从792到865 nm

应用

  • 应用
    媒体/光纤转换、交换机、路由器、集线器和NIC在100BASE-SX上的应用,局域网、计算机与外设连接、计算机监视器连接、数字交叉连接、中央办公室交换机/PBX连接、视频连接、调制解调器和多路复用器、适配器

电气规格

  • 二极管电容
    55至70 pF
  • 正向电压
    1.48至2.09 V
  • 正向电流
    100至200 mA (正向输入电流)
  • 发射器反向电压
    0.3至3.8 V (反向输入电压)

光学规格

  • 波长范围
    792至865 nm
  • 输出光功率
    -15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或(100/140 µm)
  • 输出波形/法规符合性
    100BASE-SX
  • 光学上升/下降时间
    3至6.5 ns

通用参数

  • 发射器类型/光源
    发光二极管 (LED)
  • 数据传输速率
    最高160 MBaud
  • 光纤核心直径
    50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
  • 光纤模式
    多模
  • 封装类型
    DIL / DIP / 贯穿孔
  • 光纤长度
    1 m
  • 材料
    塑料包覆硅 (PCS), AlGaAs
  • 封装
    双列直插式
  • RoHs
  • 备注
    数值孔径: 0.31至0.49,热阻: 490 kW,脉冲宽度失真: 0.5 ns

连接与接口

  • 接口
    以太网
  • 光学连接器
    SMA 905, ST, FC
  • RF连接器
    SMA

环境条件

  • 工作温度范围
    -40至85摄氏度
  • 存储温度范围
    -55至85摄氏度

总结

  • 产品概述
    HFBR-1412PZ 是一款高性能的光纤发射器,适用于各种光纤通信应用。它的波长范围从792 nm到865 nm,能够提供高达-15.8 dBm的输出光功率,确保信号的清晰传输。其快速的光学上升和下降时间(3至6.5 ns)使其在高速数据传输中表现出色。此外,该发射器支持多种光纤核心直径,适合多模光纤系统,极大地提高了其应用的灵活性。HFBR-1412PZ的设计还考虑了环境适应性,能够在-40至85摄氏度的温度范围内稳定工作,非常适合工业和商业环境的需求。
