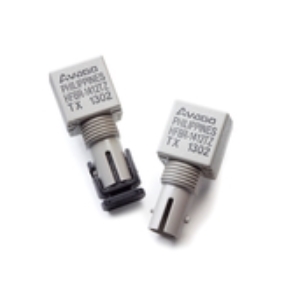

HFBR-1412TZ光纤发射器实物图（Broadcom制造）

HFBR-1412TZ

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HFBR-1412TZ 是Broadcom推出的一款光纤发射器，具有792至865 nm的波长范围，输出光功率为-15.8 dBm（50/125 µm）、-12 dBm（62.5/125 µm）或（100/140 µm），光上升/下降时间为3至6.5 ns，传输距离可达1.5 km，数据传输速率高达160 MBaud。

HFBR-1412TZ产品详细说明

产品详情

部件编号

HFBR-1412TZ
制造商

Broadcom
描述

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm) 光功率 LED 发射器，波长范围792至865 nm

应用

应用

媒体/光纤转换、交换机、路由器、集线器和NICs在100BASE-SX、局域网、计算机到外设链接和计算机显示器链接、数字交叉连接链接、中央办公室交换机/PBX链接、视频链接、调制解调器和复用器、套件

电气规格

二极管电容

55到70 pF
正向电压

1.48到2.09 V
正向电流

100到200 mA (正向输入电流)
发射器反向电压

0.3到3.8 V (反向输入电压)

光学规格

波长范围

792到865 nm
输出光功率

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm)
输出波形 / 法规合规性

100BASE-SX
光上升/下降时间

3到6.5 ns

通用参数

发射器类型 / 源

发光二极管 (LED)
距离/传输范围

最多1.5 km
数据速率

高达160 MBaud
光纤核心直径

50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
光纤模式

多模
封装类型

DIL / DIP / 直插式
光纤长度

1 m
材料

塑料包覆硅石 (PCS), AlGaAs
封装

双列直插式
RoHs

是
注意事项

数值孔径: 0.31到0.49，热阻: 490 kW，脉宽失真: 0.5 ns

连接与接口

接口

以太网
光学连接器

SMA 905, ST, FC
射频连接器

SMA

环境条件

工作温度显示

-40到85摄氏度
存储温度

-55到85摄氏度

总结

产品概述

HFBR-1412TZ 是Broadcom推出的一款高性能光纤发射器，适用于多种网络应用。它的波长范围为792至865 nm，能够提供-15.8 dBm的输出光功率，适配50/125 µm光纤，确保信号的稳定传输。该发射器的传输距离可达1.5 km，数据速率高达160 MBaud，能够满足高速网络的需求。其广泛的应用场景包括局域网、计算机到外设链接、数字交叉连接等。HFBR-1412TZ设计兼容多模光纤，便于与各种网络设备连接，提供可靠的性能和灵活的应用选择。
