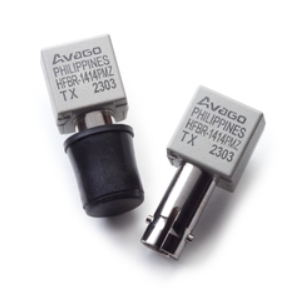

HFBR-1414PMZ光纤发射器实物图（Broadcom制造）

HFBR-1414PMZ

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HFBR-1414PMZ是Broadcom推出的一款光纤发射器，工作波长范围为792到865 nm，输出光功率为-15.8 dBm（50/125 µm），-12 dBm（62.5/125 µm）或（100/140 µm），光学上升/下降时间为3到6.5 ns，数据传输速率可达160 MBaud。

HFBR-1414PMZ产品详细说明

产品详情

部件编号

HFBR-1414PMZ
制造商

Broadcom
描述

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm) 光功率 LED 发射器，波长范围792到865 nm

应用

应用

媒体/光纤转换，交换机，路由器，集线器，100BASE-SX本地区域网络，计算机与外设链接，计算机监视器链接，数字交叉连接链接，中央办公交换机/PBX链接，视频链接，调制解调器和多路复用器，套件

电气规格

二极管电容

55 到 70 pF
正向电压

1.48 到 2.09 V
正向电流

100 到 200 mA (正向输入电流)
发射器反向电压

0.3 到 3.8 V (反向输入电压)

光学规格

波长范围

792 到 865 nm
输出光功率

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm)
输出波形 / 合规性

100BASE-SX
光学上升/下降时间

3 到 6.5 ns

通用参数

发射器类型 / 源

发光二极管 (LED)
数据速率

高达 160 MBaud
光纤核心直径

50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
光纤模式

多模
封装类型

DIL / DIP / 贯穿孔
光纤长度

1 m
材料

塑料包覆硅石 (PCS), AlGaAs
封装

双列直插
RoHs

是
备注

数值孔径: 0.31 到 0.49, 热阻: 490 kW, 脉冲宽度失真: 0.5 ns

连接与接口

接口

以太网
光学连接器

SMA 905, ST, FC
RF连接器

SMA

环境条件

工作温度范围

-40 到 85 摄氏度
储存温度

-55 到 85 摄氏度

总结

产品概述

HFBR-1414PMZ是一款高性能的光纤发射器，适用于多种光纤传输应用。它的输出光功率可达到-12 dBm，支持的波长范围为792到865 nm，适合用于媒体转换、网络设备以及计算机与外设的链接。该发射器具有高达160 MBaud的数据传输速率，能够满足现代网络的高速需求。HFBR-1414PMZ支持多模光纤，兼容多种光纤规格，确保在不同环境下的稳定性和可靠性。此外，它还具备低功耗和高效率的特点，适合广泛的工业和商业应用。
