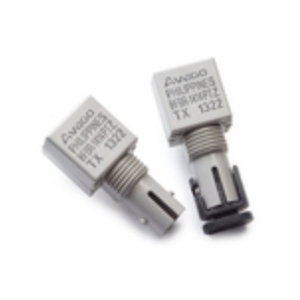

HFBR-1414PTZ光纤发射器实物图（Broadcom制造）

HFBR-1414PTZ

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HFBR-1414PTZ是Broadcom推出的一款光纤发射器，具有792到865 nm的工作波长范围，输出光功率为-15.8 dBm（50/125 µm），-12 dBm（62.5/125 µm）或（100/140 µm）。该设备的光学上升/下降时间为3到6.5 ns，支持的数据速率可达160 MBaud，适用于多种光纤应用。

HFBR-1414PTZ产品详细说明

产品详情

部件编号

HFBR-1414PTZ
制造商

Broadcom
描述

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或(100/140 µm)光功率LED发射器，工作波长范围为792到865 nm

应用

应用

媒体/光纤转换、交换机、路由器、集线器和网络接口卡在100BASE-SX上的应用、本地区域网络、计算机与外设链接及计算机显示器链接、数字交叉连接链接、中央办公室交换机/PBX链接、视频链接、调制解调器和复用器、Suit

电气规格

二极管电容

55到70 pF
正向电压

1.48到2.09 V
正向电流

100到200 mA（正向输入电流）
发射器反向电压

0.3到3.8 V（反向输入电压）

光学规格

波长范围

792到865 nm
输出光功率

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm)或(100/140 µm)
输出波形/合规性

100BASE-SX
光学上升/下降时间

3到6.5 ns

通用参数

发射器类型/源

发光二极管（LED）
数据速率

高达160 MBaud
光纤核心直径

50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
光纤模式

多模
封装类型

DIL / DIP / 直插式
光纤长度

1 m
材料

塑料包覆硅石（PCS），AlGaAs
封装

双列直插封装
RoHs

是
备注

数值孔径: 0.31到0.49，热阻: 490 kW，脉冲宽度失真: 0.5 ns

连接与接口

接口

以太网
光学连接器

SMA 905, ST, FC
射频连接器

SMA

环境条件

工作温度范围

-40到85摄氏度
存储温度范围

-55到85摄氏度

总结

产品概述

HFBR-1414PTZ是Broadcom推出的一款高性能光纤发射器，适用于多种光通信应用。其工作波长范围在792到865 nm之间，能够提供多种输出光功率，满足不同光纤类型的需求。该发射器支持的数据速率高达160 MBaud，确保了快速和可靠的数据传输。此外，HFBR-1414PTZ的光学上升和下降时间在3到6.5 ns之间，使其在高频应用中表现出色。它的宽工作温度范围使其在各种环境条件下均能正常工作，是光电行业中一款极具竞争力的产品。

技术文档

规格书
点击下载规格书
