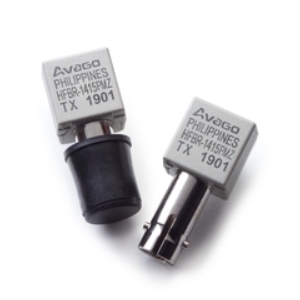

HFBR-1415PMZ光纤发射器实物图（Broadcom制造）

HFBR-1415PMZ

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HFBR-1415PMZ 是一款高性能光纤发射器，适用于广泛的应用场景，如媒体/光纤转换、交换机、路由器等。其波长范围在792到865 nm之间，输出功率可达-15.8 dBm（50/125 µm），-12 dBm（62.5/125 µm）或（100/140 µm），并具有3到6.5 ns的光上升/下降时间，支持传输距离可达2.7 km，数据速率高达160 MBaud。

HFBR-1415PMZ产品详细说明

产品详情

部件编号

HFBR-1415PMZ
制造商

Broadcom
描述

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm) 输出光功率 LED 发射器，波长范围从792到865 nm

应用

应用

媒体/光纤转换、交换机、路由器、集线器和100BASE-SX上的NIC、本地局域网、计算机与外设链接及计算机显示器链接、数字交叉连接链接、中央办公室交换机/PBX链接、视频链接、调制解调器和复用器

电气规格

二极管电容

55到70 pF
正向电压

1.48到2.09 V
正向电流

100到200 mA (正向输入电流)
发射器反向电压

0.3到3.8 V (反向输入电压)

光学规格

波长范围

792到865 nm
输出光功率

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm)
输出波形 / 规范符合性

100BASE-SX
光上升/下降时间

3到6.5 ns

通用参数

发射器类型 / 源

发光二极管 (LED)
距离/范围

可达2.7 km
数据速率

最高160 MBaud
光纤核心直径

50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
光纤模式

多模
封装类型

DIL / DIP / 穿孔
光纤长度

1 m
材料

塑料包覆硅 (PCS), AlGaAs
封装

双列直插式
RoHs

是
注意事项

数值孔径：0.31到0.49，热阻：490 kW，脉冲宽度失真：0.5 ns

连接与接口

接口

以太网
光学连接器

SMA 905, ST, FC
射频连接器

SMA

环境条件

工作温度显示

-40到85摄氏度
存储温度

-55到85摄氏度

总结

产品概述

HFBR-1415PMZ 是由Broadcom生产的一款高性能光纤发射器，具有广泛的应用场景，适用于光纤网络中的数据传输。其波长范围从792到865 nm，能够提供高达-15.8 dBm的输出光功率，确保在多种光纤类型下均可稳定工作。设备支持的最大传输距离可达2.7 km，数据速率高达160 MBaud，满足多种高带宽需求。HFBR-1415PMZ 的设计考虑了环境因素，工作温度范围为-40到85摄氏度，存储温度范围为-55到85摄氏度，确保其在多种环境下的可靠性。同时，该产品采用了多模光纤，适合多种光纤核心直径的使用，具有极高的兼容性和灵活性，是现代光电系统中不可或缺的一部分。

技术文档

规格书
点击下载规格书
