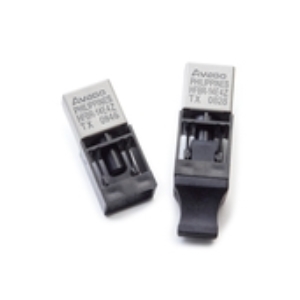

HFBR-14E4Z光纤发射器实物图（Broadcom制造）

HFBR-14E4Z

厂商: Broadcom

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HFBR-14E4Z 是 Broadcom 提供的一款光纤发射器，其波长范围为792到865 nm，输出光功率为-15.8 dBm（50/125 µm）、-12 dBm（62.5/125 µm）或（100/140 µm），光学上升/下降时间为3到6.5 ns，传输距离可达2.7公里，数据传输速率可达160 MBaud。更多HFBR-14E4Z的详细信息请见下文。

HFBR-14E4Z产品详细说明

产品详情

零件编号

HFBR-14E4Z
制造商

Broadcom
描述

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm) 光功率 LED 发射器，波长范围为792到865 nm

应用

应用

媒体/光纤转换、交换机、路由器、集线器和100BASE-SX局域网上的网卡、计算机与外设链接以及计算机显示器链接、数字交叉连接链接、中央办公交换机/PBX链接、视频链接、调制解调器和复用器等

电气规格

二极管电容

55到70 pF
正向电压

1.48到2.09 V
正向电流

100到200 mA (正向输入电流)
发射器反向电压

0.3到3.8 V (反向输入电压)

光学规格

波长范围

792到865 nm
输出光功率

-15.8 dBm (50/125 µm), -12 dBm (62.5/125 µm) 或 (100/140 µm)
输出波形/法规合规性

100BASE-SX
光学上升/下降时间

3到6.5 ns

通用参数

发射器类型/光源

发光二极管 (LED)
距离/传输范围

最长可达2.7公里
数据速率

最高可达160 MBaud
光纤核心直径

50/125 µm, 62.5/125 µm, 100/140 µm, 200 µm
光纤模式

多模
封装类型

DIL / DIP / 穿孔
光纤长度

1 m
材料

塑料包覆硅 (PCS), AlGaAs
封装

双列直插式
RoHs

是
备注

数值孔径：0.31到0.49，热阻：490 kW，脉冲宽度失真：0.5 ns

连接与接口

接口

以太网
光连接器

SMA 905, ST, FC
射频连接器

SMA

环境条件

工作温度显示

-40到85摄氏度
存储温度

-55到85摄氏度

总结

产品概述

HFBR-14E4Z 是一款高性能的光纤发射器，由 Broadcom 生产。它支持波长范围在792到865 nm之间，适合多种光纤应用。其输出光功率可达-15.8 dBm，适用于50/125 µm光纤，-12 dBm适用于62.5/125 µm和100/140 µm光纤。该产品的光学上升时间和下降时间在3到6.5纳秒之间，确保了信号的高质量传输。HFBR-14E4Z 的传输距离可达2.7公里，数据传输速率最高可达160 MBaud，适合在局域网、交换机和路由器等多种环境中使用。其多模光纤支持使其在不同应用中具有很大的灵活性，是现代通信系统中不可或缺的组件。

技术文档

规格书
点击下载规格书
