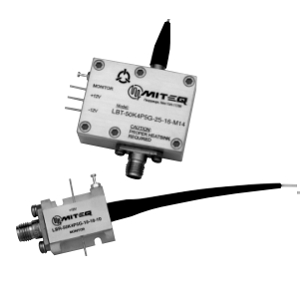

LBT-50K4P5G-25-15-M14光纤发射器实物图（L3 Narda-MITEQ制造）

LBT-50K4P5G-25-15-M14

厂商: L3 Narda-MITEQ
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LBT-50K4P5G-25-15-M14是一款光纤发射器，具有50 kHz到4.5 GHz的带宽，RF输入功率范围为-14到10 dBm，工作波长范围为1540到1560 nm，输出光学功率为10 dBm，光谱宽度为0.1 nm。

LBT-50K4P5G-25-15-M14产品详细说明

产品细节

  • 部件编号
    LBT-50K4P5G-25-15-M14
  • 制造商
    L3 Narda-MITEQ
  • 描述
    10 dBm 光学功率激光二极管发射器，波长范围从1540到1560 nm

应用

  • 应用
    天线远程控制, 本地方振荡器远程控制, 设施间通信链路

电气规格

  • 频率
    50 kHz到4.5 GHz
  • 阻抗
    50 欧姆
  • SFDR
    100到106 dB/Hz2/3
  • RF链增益
    12到25 dB
  • 供电电流
    100到200 mA
  • 供电电压
    ±20 VDC
  • 过渡时间
    群延迟: 0.1到0.2 ns
  • 带宽
    50 kHz到4.5 GHz
  • RF输入功率
    -14到10 dBm

光学规格

  • 波长范围
    1540到1560 nm
  • 输出光学功率
    10 dBm
  • 噪声系数
    10到15 dB

通用参数

  • 发射器类型/光源
    分布反馈（DFB）激光
  • 光纤核心直径
    9/125 µm
  • 光纤模式
    单模
  • 冷却
    无冷却
  • 封装类型
    同轴尾纤
  • 封装
    同轴
  • 旁模抑制比
    30到40 dB
  • 光谱宽度
    0.1 nm

连接与接口

  • 光学连接器
    FC/APC
  • RF连接器
    SMA母头（可选公头）

环境条件

  • 工作温度范围
    -20到70摄氏度
  • 储存温度范围
    -40到85摄氏度

总结

  • 产品概述
    L3 Narda-MITEQ的LBT-50K4P5G-25-15-M14是一款高性能的光纤发射器，适用于各种光电应用。该设备支持50 kHz到4.5 GHz的宽频带，能够满足不同信号传输需求。其输出光功率为10 dBm，波长范围在1540到1560 nm之间，确保了信号的高质量传输。同时，该光纤发射器具备低噪声特性，适合在要求严格的环境中使用。无论是在天线远程控制还是设施间的通信链路中，LBT-50K4P5G-25-15-M14都能提供可靠的性能，帮助用户实现高效的数据传输。
