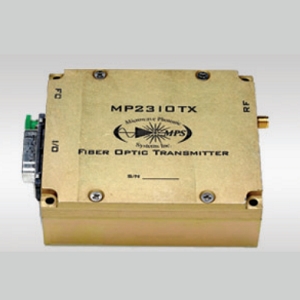

MP-2310TX光纤发射器实物图(Microwave Photonic Systems制造)

MP-2310TX

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MP-2310TX是Microwave Photonic Systems推出的一款光纤发射器,具有800至2250 MHz的带宽,RF输入功率为-15 dBm,波长范围为1310至1550 nm,输出光功率为±3 dBm,传输距离可达80公里。更多详细信息请查看以下内容。

MP-2310TX产品详细说明

产品详情

  • 部件编号
    MP-2310TX
  • 制造商
    Microwave Photonic Systems
  • 描述
    ±3 dBm光功率RF模拟光纤发射器,波长范围从1310到1550 nm

应用

  • 应用
    宽带RF传输,天线远程控制,卫星广播:XM,Sirius,L波段SATCOM,GPS,无线/PCS

电气规格

  • 平坦度
    ±2 dB
  • 频率
    800至2250 MHz
  • 阻抗
    50至75欧姆
  • RF链路增益
    15 dB
  • 供电电流
    350 mA
  • 供电电压
    8至24 VDC
  • 带宽
    800至2250 MHz
  • RF输入功率
    -15 dBm

光学规格

  • 波长范围
    1310至1550 nm
  • 输出光功率
    ±3 dBm
  • 噪声系数
    25 dB
  • P1dB
    -15 dBm
  • 波长公差
    ±2 nm

通用参数

  • 发射器类型/光源
    法布里-珀罗(FP)激光器
  • 距离/范围
    可达80公里
  • 光纤模式
    单模
  • 包装类型
    带连接器的模块
  • IP3
    0.0 dBm
  • 包装
    尾纤

连接与接口

  • 接口
    RS-232,RS-485
  • 光学连接器
    FC/APC,SC/APC,AVIM/APC
  • RF连接器
    SMA(f),F(f),DB-15

环境条件

  • 工作温度范围
    -40至70摄氏度
  • 存储温度
    -55至85摄氏度

总结

  • 产品概述
    MP-2310TX是一款高性能的光纤发射器,专为宽带RF传输设计,适用于各种应用场景,包括天线远程控制和卫星广播。它的波长范围从1310 nm到1550 nm,能够提供稳定的输出光功率,满足高要求的通信需求。设备支持的频率范围为800至2250 MHz,确保了信号的高质量传输,适合GPS和无线通信等多种应用。此外,MP-2310TX具有优良的工作温度范围,能够在-40至70摄氏度的环境中稳定运行,确保在各种条件下的可靠性。这款光纤发射器是光电行业中一款不可或缺的设备,能够为用户提供卓越的性能和灵活的应用选择。
