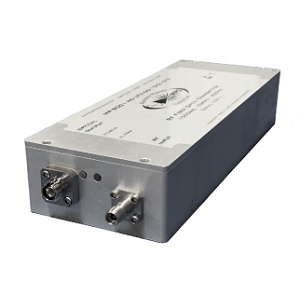

MP-8001-40-ATX光纤发射器实物图(Microwave Photonic Systems制造)

MP-8001-40-ATX

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MP-8001-40-ATX是Microwave Photonic Systems推出的一款光纤发射器,具有0.5到40 GHz的带宽(频率响应),RF输入功率为-3 dBm,工作波长范围为1545到1555 nm,输出光学功率在10到17 mW之间。该产品广泛应用于各种光电系统,提供稳定的信号传输和高效的性能。

MP-8001-40-ATX产品详细说明

产品详情

  • 部件编号
    MP-8001-40-ATX
  • 制造商
    Microwave Photonic Systems
  • 描述
    10到17 mW光学功率激光二极管发射器,波长范围1545到1555 nm

应用

  • 应用
    卫星通信中继链路,微波天线远程控制,电子对抗系统,测试与测量应用,宽带延迟线应用,相控阵天线系统,安全通信系统

电气规格

  • 平坦度
    ±7 dB
  • 正向电流
    25 mA (RF输入功率)
  • 频率
    0.5到40 GHz
  • 阻抗
    50 Ohms
  • SFDR
    108 dB Hz2/3
  • RF链增益
    0 dB
  • 供电电压
    10到24 VDC
  • 带宽
    0.5到40 GHz (频率响应)
  • RF输入功率
    -3 dBm

光学规格

  • 波长范围
    1545到1555 nm
  • 输出光学功率
    10到17 mW
  • 噪声系数
    ±17 dB
  • P1dB
    -3 dBm

通用参数

  • 发射器类型/源
    分布反馈(DFB)激光器
  • 光纤模式
    单模
  • 包装类型
    法兰安装,带连接器的模块
  • 材料
    LiNbO3
  • IP3
    4 dBm
  • 包装
    法兰安装
  • 尺寸
    6.5 x 2.5 x 1.25英寸

连接与接口

  • 接口
    RS-232
  • 光学连接器
    FC/APC, SC/APC, E2000, PC/APC, AVIM
  • RF连接器
    2.92 mm (K) 母头, DB15公头

环境条件

  • 工作温度范围
    -20到50摄氏度
  • 存储温度范围
    -45到85摄氏度

总结

  • 产品概述
    MP-8001-40-ATX是一款高性能的光纤发射器,适用于多种光电应用。它的输出光功率在10到17 mW之间,能够在1545到1555 nm的波长范围内稳定工作,带宽高达0.5到40 GHz,满足现代通信系统的需求。该产品广泛应用于卫星通信中继链路、微波天线远程控制、电子对抗系统等领域,提供高效的信号传输和可靠的性能。其设计采用单模光纤,并支持多种连接器类型,便于集成到各种系统中。无论是在测试与测量应用,还是在安全通信系统中,MP-8001-40-ATX都能展现出色的性能,是光电行业中的理想选择。
