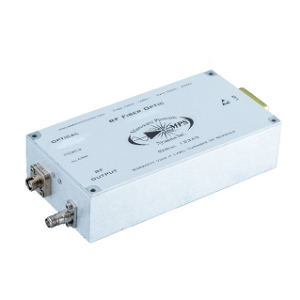

MP-9000-22光纤发射器实物图(Microwave Photonic Systems制造)

MP-9000-22

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MP-9000-22是来自Microwave Photonic Systems的一款光纤发射器,具有0.01至22 GHz的带宽(频率响应),RF输入功率为23 dBm,波长范围为1545至1555 nm,输出光功率为9至15 mW,传输距离超过100 km(光纤长度)。更多详细信息请见下文。

MP-9000-22产品详细说明

产品详细信息

  • 部件编号
    MP-9000-22
  • 制造商
    Microwave Photonic Systems
  • 描述
    9至15 mW 光功率发射器,波长范围1545至1555 nm

应用领域

  • 应用
    机构间链接, 微波天线远程控制, 电子对抗系统, 测试与测量应用, 宽带延迟线应用, 相控阵天线系统, 安全通信系统, 信号处理系统, 相控天线

电气规格

  • 平坦度
    ±1至2 dB
  • 频率
    0.01至22 GHz
  • 阻抗
    50 Ohms
  • SFDR
    110 dB x Hz2/3
  • RF链接增益
    -19 dB
  • 供电电压
    10至24 VDC
  • 带宽
    0.01至22 GHz(频率响应)
  • RF输入功率
    23 dBm

光学规格

  • 波长范围
    1545至1555 nm
  • 输出光功率
    9至15 mW
  • 噪声系数
    29 dB
  • P1dB
    13 dBm

通用参数

  • 距离/范围
    >100 km(光纤长度)
  • 光纤模式
    单模
  • 包装类型
    法兰安装,带连接器的模块
  • IP3
    21 dBm
  • 包装
    法兰安装
  • 技术
    密集波长分复用(DWDM)
  • 尺寸
    127 x 50.8 x 31.75 mm
  • 备注
    工作高度: 50000 n

连接与接口

  • 接口
    RS-232
  • 光连接器
    FC/APC, SC/APC, E2000, PC/APC, AVIM
  • RF连接器
    2.92 mm (K)母头, DB15公头

环境条件

  • 操作温度显示
    0至50摄氏度
  • 存储温度
    -45至85摄氏度

总结

  • 产品概述
    MP-9000-22是一款高性能的光纤发射器,专为各种光通信应用设计。它支持的波长范围为1545至1555 nm,输出光功率在9至15 mW之间,能够满足不同的光传输需求。其带宽高达0.01至22 GHz,适合高速数据传输,确保信号质量稳定。产品的设计考虑了长距离传输能力,能够在超过100 km的光纤长度上有效工作,适用于机构间链接、微波天线远程控制等多种场合。此外,MP-9000-22还具备良好的环境适应性,能够在多种温度条件下稳定运行,是光电行业中一款值得信赖的产品。
