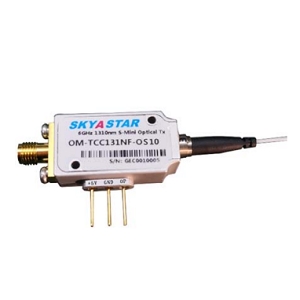

OM-TxCxxxNx-OSxx光纤发射器实物图(Skyastar Technologies制造)

OM-TxCxxxNx-OSxx

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

OM-TxCxxxNx-OSxx是Skyastar Technologies推出的一款光纤发射器,具有0.01到6 GHz的带宽,RF输入功率为15 dBm(无LNA时)和15 dBm(有LNA时),工作波长范围为1270到1550 nm,输出光功率为9 dBm。该产品适用于多种高频应用场景。

OM-TxCxxxNx-OSxx产品详细说明

产品详情

  • 部件编号
    OM-TxCxxxNx-OSxx
  • 厂家
    Skyastar Technologies
  • 描述
    9 dBm光功率激光二极管发射器,工作波长范围为1270到1550 nm

应用领域

  • 应用
    WiMAX / 4G / 5G, 卫星通信, 移动回程, GPS信号传输, 全数字QAM网络, 数据和视频分发, 分布式天线系统

电气规格

  • 电气回损
    -10到-5 dB
  • 频率
    0.01到6 GHz
  • 阻抗
    50 Ohms
  • 射频链路增益
    -30到14 dB
  • 供电电流
    55到200 mA(工作电流)
  • 供电电压
    4.8到5.2 V
  • 带宽
    0.01到6 GHz
  • 射频输入功率
    15 dBm(无LNA),15 dBm(有LNA)

光学规格

  • 波长范围
    1270到1550 nm
  • 输出光功率
    9 dBm
  • 噪声系数
    18到45 dB

通用参数

  • 发射器类型/源
    激光二极管
  • 光纤模式
    单模
  • 封装类型
    共轴尾纤
  • 封装
    共轴尾纤
  • 技术
    粗波长分复用(CWDM)
  • 尺寸
    31.3 x 17 x 10 mm(长 x 宽 x 高)

连接与接口

  • 光学连接器
    FC/APC
  • 射频连接器
    SMA母头

总结

  • 产品概述
    OM-TxCxxxNx-OSxx是一款高性能的光纤发射器,适用于广泛的通信应用,包括WiMAX、4G、5G和卫星通信。它的工作波长范围为1270到1550 nm,能够提供高达9 dBm的输出光功率,确保在信号传输过程中的稳定性和可靠性。该发射器具有良好的噪声性能,适合用于数据和视频分发以及移动回程等场景。其设计采用单模光纤,配备多种连接接口,方便与现有系统集成。无论是在网络基础设施还是在高频信号传输中,OM-TxCxxxNx-OSxx都能提供卓越的性能,满足现代通信的需求。
