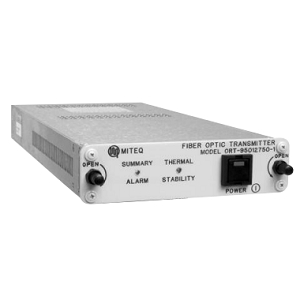

ORT-95012750-1光纤发射器实物图(L3 Narda-MITEQ制造)

ORT-95012750-1

厂商: L3 Narda-MITEQ

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

ORT-95012750-1是L3 Narda-MITEQ推出的一款光纤发射器,具有0.95到12.75 GHz的带宽,RF输入功率范围为-15到5 dBm,工作波长范围为1540到1560 nm,输出光功率为4 mW,传输距离可达10公里。更多详细信息请参见下方。

ORT-95012750-1产品详细说明

产品详情

  • 部件编号
    ORT-95012750-1
  • 制造商
    L3 Narda-MITEQ
  • 描述
    4 mW光学功率激光二极管发射器,波长范围为1540到1560 nm

电气规格

  • 频率
    0.95到12.75 GHz
  • 阻抗
    50 Ohms
  • SFDR
    动态范围: 100 dB
  • RF链路增益
    13 dB
  • 过渡时间
    群延迟: ±0.1 ns p-p
  • 带宽
    0.95到12.75 GHz
  • RF输入功率
    -15到5 dBm

光学规格

  • 波长范围
    1540到1560 nm
  • 输出光功率
    4 mW
  • 噪声系数
    20到25 dB
  • 输出波形/法规遵从性
    422 10/100Base-T
  • 功耗
    12 W

通用参数

  • 发射器类型/源
    激光二极管
  • 距离/覆盖范围
    10 km
  • 交流电源供应
    90到250 VAC, 47到63 Hz
  • 光纤核心直径
    9/125 µm
  • 光纤模式
    单模
  • 包装类型
    桌面/机架式
  • 包装
    机架式
  • 旁模抑制比
    30到40 dB
  • 尺寸
    19 x 1.75 x 12 英寸
  • 重量
    5 lbs
  • 光谱宽度
    1 nm

连接与接口

  • 接口
    RS485, RJ-45, RS422
  • 光学连接器
    FC/APC, E2000/APC
  • RF连接器
    SMA母头

环境条件

  • 工作温度显示
    0到50摄氏度
  • 相对湿度
    最高95%
  • 存储温度
    -30到60摄氏度

总结

  • 产品概述
    ORT-95012750-1是一款高性能的光纤发射器,专为满足现代光通信需求而设计。它的工作波长范围为1540到1560 nm,能够提供高达4 mW的光学输出功率,确保信号在长达10公里的距离内保持稳定。该设备的频率范围为0.95到12.75 GHz,适合多种应用场景,包括光纤通信、数据中心连接以及广播视频传输。其设计考虑了多种环境条件,具备良好的抗干扰能力和低噪声特性,使其在高要求的应用中表现出色。ORT-95012750-1不仅可靠,而且可以适应各种复杂的系统集成需求,是光电行业中不可或缺的设备。
