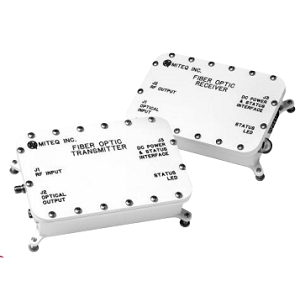

OWT-9502150-1光纤发射器实物图(L3 Narda-MITEQ制造)

OWT-9502150-1

厂商: L3 Narda-MITEQ

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

OWT-9502150-1是L3 Narda-MITEQ推出的一款光纤发射器,具有950到2150 MHz的带宽,RF输入功率为-15到5 dBm,工作波长范围为1540到1560 nm,输出光功率为4 mW,传输距离可达60 km。

OWT-9502150-1产品详细说明

产品详情

  • 部件编号
    OWT-9502150-1
  • 制造商
    L3 Narda-MITEQ
  • 描述
    4 mW 光功率发射器,工作波长范围为1540到1560 nm

电气规格

  • 频率
    950到2150 MHz
  • 阻抗
    50 Ohms
  • RF链路增益
    10 dB
  • 供电电压
    15 VDC
  • 过渡时间
    群延迟: ±0.1 ns p-p
  • 带宽
    950到2150 MHz
  • RF输入功率
    -15到5 dBm

光学规格

  • 波长范围
    1540到1560 nm
  • 输出光功率
    4 mW
  • 噪声系数
    25 dB
  • 功耗
    7.5 W

通用参数

  • 发射器类型/光源
    发光二极管(LED)
  • 距离/传输范围
    最多60 km
  • 光纤核心直径
    9/125 µm
  • 光纤模式
    单模
  • 封装类型
    带连接器的模块
  • 光纤长度
    1 m
  • 侧模抑制比
    30到40 dB
  • 尺寸
    5 x 3.25 x 1.3 英寸
  • 重量
    2 lbs
  • 光谱宽度
    1 nm

连接与接口

  • 光学连接器
    FC/APC, ST/APC
  • RF连接器
    SMA母头

环境条件

  • 工作温度显示
    -30到60摄氏度
  • 存储温度
    -40到70摄氏度

总结

  • 产品概述
    OWT-9502150-1光纤发射器是一款高性能的设备,旨在满足现代光纤通信的需求。其工作波长范围为1540到1560 nm,能够提供高达4 mW的输出光功率,确保信号的有效传输。该发射器具有950到2150 MHz的带宽,适合各种数据传输应用,包括视频监控和传感器网络。其设计考虑到了环境适应性,能够在-30到60摄氏度的工作温度范围内稳定运行。此外,OWT-9502150-1还具备低噪声特性和良好的侧模抑制比,使其成为光纤通信领域中一个理想的选择。
