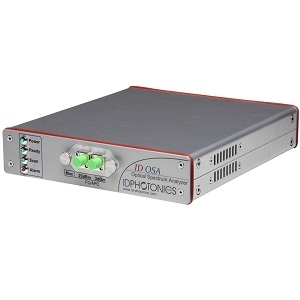

ID OSA

厂商: ID Photonics

Note: Your Quotation Request will be directed to Spectrum Control.

ID Photonics的ID OSA是一款光谱分析仪,具有312.5 MHz/2.5 pm的扫描分辨率。它能在1秒内以全分辨率扫描C波段,扫描速率为1赫兹。该光谱分析仪的动态范围超过70 dB,功率范围超过90 dB,能够准确分析低功率信号以及高功率DWDM波段。通过提供的Windows PC图形用户界面(GUI)或SCPI命令集进行控制,OSA可用作1HE半尺寸19英寸机架安装单元,适合光谱分析、DWDM传输测试、传输器测试和网络监测。

ID OSA产品详细说明

产品详情

  • 部件编号
    ID OSA
  • 制造商
    ID Photonics
  • 描述
    多功能光谱分析仪,适用于研发和生产测试

应用

  • 应用
    网络监测, 传输器测试, DWDM传输测试, 调制信号特征分析, OSNR特征分析

通用参数

  • 配置
    台式, 机架安装
  • 波长范围
    1528.5至1567.5 nm
  • 波长分辨率
    0.0025 nm(2.5 pm)
  • 波长精度
    0.008 nm(+/- 1 GHz, 8 pm)
  • 光纤模式
    单模
  • 动态范围
    超过50 dB
  • 光功率范围
    -30至23 dBm(高功率端口), -50至3 dBm(标准功率端口)
  • 动态范围(近端)
    45 dB
  • 测量单位
    nm, THz, dBm
  • 光回损
    >35 dB
  • 电源要求
    100-240 VAC, 80VA, 50/60Hz
  • 分辨带宽
    1.7 GHz(13.6 pm)
  • 光谱波段
    C波段
  • 备注
    重量: 3 kg

连接与接口

  • 连接器
    FC/APC
  • 接口
    以太网, USB

物理特性

  • 尺寸
    44 x 205 x 270 mm(1.7 x 8 x 10.6 inch)
  • 质量
    <3 kg(重量)

温度

  • 工作温度显示
    0至40摄氏度
  • 存储温度
    -20至60摄氏度

总结

  • 产品概述
    ID OSA光谱分析仪是一款功能强大的测试设备,广泛应用于光电领域。它能够快速、准确地分析各种光信号,特别适合用于网络监测和DWDM传输测试。其高达312.5 MHz的扫描分辨率和超过70 dB的动态范围,使其能够处理低功率和高功率信号,确保在复杂环境下的可靠性。此外,ID OSA的设计考虑到用户友好性,支持USB和以太网接口,方便与计算机连接,提供直观的图形用户界面。无论是科研还是生产测试,这款光谱分析仪都能提供卓越的性能和灵活的应用方案,是光电行业专业人士的理想选择。
