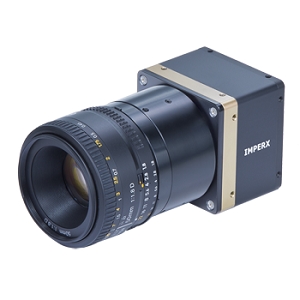

B4820科学与工业相机实物图（IMPERX制造）

B4820

厂商: IMPERX
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

B4820是一款具有15.82百万像素的CCD相机，分辨率为4872（H）x 3248（V）像素，光学格式为43.3毫米，最大帧率为4.2帧每秒，标准时钟帧率为3.2帧每秒。该相机的像素尺寸为7.4微米x 7.4微米，有效图像区域为36.29毫米（H）x 24.27毫米（V）。使用KAI-16000 CCD传感器，具有43.3毫米的对角线尺寸。快门速度范围为1/67,000秒至1/3秒，信噪比为60 dB。

B4820产品详细说明

产品详情

  • 部件编号
    B4820
  • 制造商
    IMPERX
  • 描述
    15.82百万像素CCD相机，适用于成像应用

应用

  • 应用
    自动化，检测，军事，航空航天，医疗，科学，交通，运输，航拍成像
  • 应用行业
    工业检测与自动化，消费电子，交通管理与智能交通系统（ITS），户外与环境监测

连接与接口

  • 数据接口
    千兆以太网（GigE），以太网供电（PoE），相机链接（Camera Link），CoaXPress，RS-232
  • 外部通信
    RS-232

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    16 MP
  • 传感器类型
    CCD
  • 传感器格式
    43.3 mm
  • 分辨率
    4872(H) x 3248(V)
  • 帧率
    4.2 fps
  • 位深度
    8 Bit, 10 Bit, 12 Bit, 14 Bit (单色), 8 Bit, 10 Bit, 12 Bit (彩色)
  • 传感器配置
    单色，彩色，RGB，Bayer
  • 曝光模式
    手动，自动，外部
  • 增益范围
    0至36 dB
  • 工作湿度
    10%至90%（不凝结）
  • 像素合并
    1x, 2x, 3x, 4x, 8x
  • 电源供应
    12 VDC
  • 触发输入信号
    2 IN
  • 触发模式
    自由运行，标准，双重，快速，异步，帧累积
  • 触发输出信号
    2 OUT
  • 颜色/位深度
    8 Bit, 10 Bit, 12 Bit, 14 Bit (单色), 8 Bit, 10 Bit, 12 Bit (彩色)
  • 垂直时钟速度
    30至40 MHz
  • 电压(DC)
    10至15 V
  • 合规性
    FCC, CE
  • 像素
    16 MP
  • 有效图像区域
    36.29(H) x 24.27(V) mm
  • 色调
    单色，彩色
  • 曝光时间
    1us至3秒
  • 集成时间
    最长16秒
  • 镜头接口
    F-Mount
  • 光学对角线
    43.3 mm
  • 像素尺寸(H x V)
    7.40 x 7.40 µm
  • 功耗
    CLB: 3.8W, GEV: 5.5W, PoE: 6.7W
  • RoHs
    是
  • 传感器制造商
    ON Semiconductor
  • 信噪比
    60 dB

物理属性

  • 尺寸
    60 x 60 x 45.1 mm(CLB), 60 x 60 x 63.2 mm(GEV), 60 x 60 x 76.8 mm(PoE), 60 x 60 x 52.8 mm(CXP)(宽x高x长)
  • 重量
    CLB: 330 g, GEV: 378 g, PoE: 511 g, CXP: 366 g

温度

  • 工作温度范围
    -40至85摄氏度
  • 存储温度范围
    -50至90摄氏度

总结

  • 产品概述
    B4820是一款先进的15.82百万像素CCD相机，专为多种成像应用而设计。它的高分辨率和快速的帧率使其在自动化、检测、军事和科学研究等领域表现优异。相机的多种连接选项，如GigE和Camera Link，使得它能够轻松集成到现有系统中，满足不同用户的需求。B4820具备出色的图像质量和灵活性，适用于各种工业检测和环境监测任务。无论是在实验室还是在现场，B4820都能提供稳定可靠的成像解决方案，帮助用户实现高效的工作流程。
