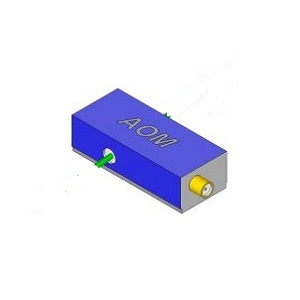

M1396-G40L-7

M1396-G40L-7是来自ISOMET的单晶锗声光调制器，工作波长范围为2.5到11 µm。该调制器可提供高达250 W的光功率，中心频率为40 MHz，衍射带宽为20 MHz。它具有50 Ohms的输入阻抗和5.5 mm/µs的声速，衍射效率超过85%。其有效孔径为7（高）x 14（长）mm，布拉格角为33.9 - 38.6 mrad，分离角为67.7 - 77.1 mrad。该调制器的插入损耗小于7%，每个表面的反射率小于0.5%，输入VSWR小于1.70:1。它的输入光束直径为3 - 7 mm，所需的RF功率为55 - 75 W。该调制器的模块尺寸为76 x 51.6 x 40.9 mm，适用于晶体生长、光学抛光、抗反射涂层和真空粘合等应用。
