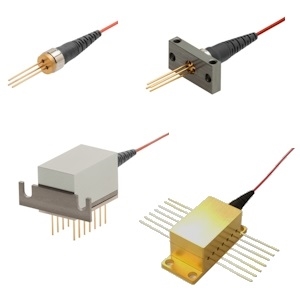

LD4B-638-FP-10激光二极管实物图（LD4B制造）

LD4B-638-FP-10

厂商: LD4B
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LD4B-638-FP-10是LD4B推出的一款638 nm波长的连续波激光二极管，输出功率为13 mW，光谱宽度为1 nm。该激光二极管具有0.55 mW/mA的斜率效率和超过17的偏振消光比。它需要35 mA的阈值电流和2.3 V的直流供电电压。该激光二极管内置监控光电二极管，监控电流为0.06 mA，并符合RoHS和REACH标准。它支持SM04、SMP04输出光纤，以及FC/UPC或FC/APC连接器。该激光二极管可提供COAX、COAXB、TH、DIL、DILRAD或BTF封装。

LD4B-638-FP-10产品详细说明

产品详情

  • 部件编号
    LD4B-638-FP-10
  • 厂家
    LD4B
  • 描述
    638 nm 连续波激光二极管

通用参数

  • 技术
    法布里-珀罗 (FP)
  • 操作模式
    CW 激光
  • 波长
    635 nm, 638 nm, 642 nm
  • 输出功率
    10 to 13 mW
  • 光谱宽度 (FWHM)
    1 to 3 nm
  • 工作电压
    2.3 to 2.5 V
  • 工作电流
    53 mA
  • 反向电压
    2 V
  • 反向电压(PD)
    30 V
  • 阈值电流
    35 to 45 mA
  • 监测电流
    0.03 to 0.3 mA
  • 光纤模式
    单模, 保持偏振
  • 偏振消光比
    17 dB
  • 斜率效率
    0.40 to 0.55 mW/mA
  • 封装类型
    同轴光纤连接，DIL / DIP / 穿孔，蝴蝶型
  • 封装
    同轴光纤连接，14针DIL，14针蝴蝶型
  • 引脚焊接温度
    260摄氏度
  • 热敏电阻阻值
    10 kOhms
  • 类型
    光纤耦合激光二极管
  • 波长温度系数
    0.15 nm/摄氏度
  • 输出功率 (CW)
    10 to 13 mW

物理特性

  • 光纤核心直径
    0.9 mm
  • 光纤长度
    500 mm, 1000 mm
  • RoHS
    是

连接与接口

  • 连接器
    FC/UPC, FC/APC

温度

  • 工作温度
    -10 to 60摄氏度 (同轴)，-40 to 60摄氏度 (DIL, 蝴蝶型)
  • 存储温度
    -20 to 60摄氏度

总结

  • 产品概述
    LD4B-638-FP-10是一款高性能的638 nm连续波激光二极管，适用于多种应用场景，包括激光显示、光通信和医疗成像等。它具备高达13 mW的输出功率和优异的光谱特性，能够满足对光源精度和稳定性的高要求。该激光二极管采用法布里-珀罗技术，具有良好的偏振消光比和斜率效率，适合在各种工业和科研环境中使用。产品的多种封装选项和兼容的连接器设计，使其易于集成到现有系统中，进一步扩展了其应用范围。无论是在实验室研究还是在实际工业应用中，LD4B-638-FP-10都能提供可靠的性能和卓越的光电特性。
