MT9J003

厂商: onsemi

Note: Your Quotation Request will be directed to Spectrum Control.

MT9J003是来自onsemi的一款10百万像素CMOS图像传感器,配备12位ADC,采用电子滚动快门,具有全局复位功能,光学格式为1/2.3英寸,提供3856(H) x 2764(V)的有效像素分辨率。该图像传感器支持两种活动像素模式:4:3静态模式@3664 x 2748分辨率和16:9,1080p数字视频模式@3840 x 2160分辨率,像素尺寸为1.67 x 1.67 µm,最大数据速率为96 Mp/s。它在静态模式下提供高达15 fps的帧率,在视频模式和1080p模式下可达60 fps。MT9J003具有65.2 dB的动态范围和最大34 dB的信噪比,支持多种高级摄像头功能,适合数字视频摄像机和数字静态摄像机使用。

MT9J003产品详细说明

产品详情

  • 部件号
    MT9J003
  • 制造商
    onsemi
  • 描述
    10百万像素CMOS图像传感器,适用于数字视频摄像机

通用参数

  • 分辨率
    3856(H) x 2764(V)
  • 百万像素
    10 MP
  • 供电电压
    1.7至1.9 V (I/O), 1.7至1.9 V (数字), 2.4至3.1 V (模拟), 0.4至0.8 V (SLVS I/O)
  • 光学格式
    1/2.3英寸
  • 封装类型
    PLCC, Die, ILCC
  • 色度
    RGB, Bayer
  • 快门类型
    电子滚动快门 (ERS)
  • 帧率
    30至60帧/秒
  • ADC分辨率
    12位
  • 像素大小
    1.67 µm x 1.67 µm
  • 像素
    10 MP
  • 动态范围
    65.2 dB
  • 成像区域
    6.44 mm (H) x 4.616 mm (V), 6.119 mm (H) x 4.589 mm (V), 6.413 mm (H) x 3.607 mm (V)
  • 类型
    数字图像传感器
  • 数据速率
    96 Mp/s
  • 灵敏度
    0.31 V/lux-sec
  • 信噪比
    34 dB
  • 时钟频率
    6至48 MHz
  • 功耗
    500 µW至638 mW
  • 备注
    CRA: 0至13.4度,最大主时钟:60 MHz

连接与接口

  • 接口
    HiSPi, 并行

应用

  • 应用
    数字视频摄像机, 数字静态摄像机

物理属性

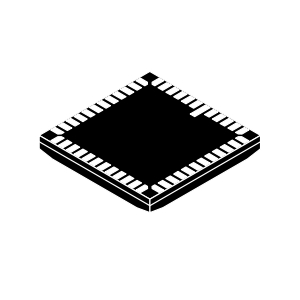

  • 封装
    48引脚iLCC, 裸芯片, 48引脚迷你PLCC
  • 尺寸
    10 mm x 10 mm (iLCC), 12 mm x 12 mm (PLCC)

温度

  • 工作温度
    -30至70摄氏度

总结

  • 产品概述
    MT9J003是onsemi推出的一款高性能10百万像素CMOS图像传感器,专为数字视频摄像机和数字静态摄像机设计。它具备12位ADC,能够提供高质量的图像输出。该传感器的电子滚动快门设计,确保了在拍摄快速移动物体时的清晰度。具有3856(H) x 2764(V)的高分辨率和最大96 Mp/s的数据速率,使其在视频模式下可达到60 fps的高帧率,适合各种拍摄需求。MT9J003还支持多种高级功能,如窗口设置、镜像和快照模式,方便用户进行灵活的图像捕捉。其低功耗特性和小尺寸封装使其在便携设备中尤为理想,为用户提供了出色的图像质量与性能。
