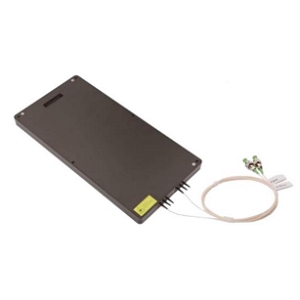

Erbium Doped Fiber Amplifier (PM)光放大器实物图(AGILTRON制造)

Erbium Doped Fiber Amplifier (PM)

厂商: AGILTRON

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

这款铒掺杂光纤放大器(PM)来自AGILTRON,适用于多种光电应用,具有输入功率范围为-6至7 dBm(增益放大器),-30至10 dBm(前置放大器),饱和输出功率为15至40 dBm,增益范围为13至40 dB,详细信息请见下文。

Erbium Doped Fiber Amplifier (PM)产品详细说明

产品详情

  • 部件编号
    铒掺杂光纤放大器(PM)
  • 制造商
    AGILTRON

通用参数

  • 放大器类型
    铒掺杂光纤放大器(YDFA),增益光放大器(BOA),前置放大器
  • 连接器
    FC/PC, FC/APC, SC/PC, SC/APC, LC/PC
  • 频段
    C波段, L波段, C+L波段
  • 增益平坦度
    3 dB
  • 输出类型
    CW
  • 包装类型
    台式/机架式, 模块
  • 偏振依赖增益
    0.3 dB
  • 控制模式
    自动电流控制(ACC),自动功率控制(APC),恒定电流控制(CCC)
  • 偏振消光比
    18到20 dB
  • 输入功率
    -6到7 dBm(增益放大器),-30到10 dBm(前置放大器)
  • 饱和输出功率
    15到40 dBm
  • 增益材料
    铒掺杂
  • 接口
    RS232, USB
  • 输出功率稳定性
    0.05到0.1 dB
  • 包装
    台式/模块/机架式
  • 偏振依赖性
  • 偏振模态色散(PMD)
    0.5 ps
  • 功率转换效率
    8到11 %
  • 增益
    13到40 dB
  • 隔离度
    35 dB
  • 供电电压(DC)
    5 VDC
  • 波长范围
    1543到1605 nm

应用场景

  • 应用
    BOTDR, OTDR, LiDAR, 光纤传感

环境条件

  • 工作温度
    -30到70摄氏度
  • 存储温度
    -40到85摄氏度

光纤参数

  • 光纤耦合
  • 光纤模式
    单模
  • 光纤类型
    SMF-28e 9/125um NA = 0.13

物理特性

  • 尺寸
    230 x 120 x 15 mm

总结

  • 产品概述
    AGILTRON的铒掺杂光纤放大器(PM)是一款高性能的光学放大器,广泛应用于光纤传感和激光系统等领域。该产品具有优异的增益性能,通过铒掺杂材料实现高达40 dB的增益,适合多种波段的应用,包括C波段和L波段。其设计灵活,支持多种连接器类型,便于集成到现有系统中。此外,铒掺杂光纤放大器(PM)具备自动电流和功率控制功能,确保输出稳定,适应不同的工作环境。该产品的工作温度范围广,从-30°C到70°C,适合各种严苛的环境条件。无论是在科研还是工业应用中,铒掺杂光纤放大器(PM)都能提供可靠的性能和优越的输出效果。
