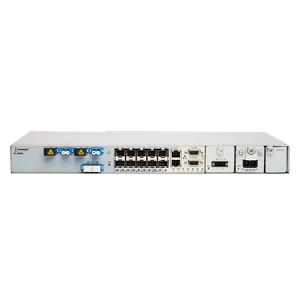

PL-1000IL光放大器实物图（PacketLight Networks制造）

PL-1000IL

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

PL-1000IL是PacketLight Networks推出的一款光放大器，支持多种输入功率和增益配置，适合于DWDM光纤通信系统。其输入功率范围从-24 dBm到16 dBm（放大器），输出功率最高可达23 dBm。该设备具有良好的噪声性能，噪声系数在4到6 dB之间，增益范围为8到22 dB（放大器），5到22 dB（直通），20 dB（前级放大器）和高达40 dB（中级放大器）。

PL-1000IL产品详细说明

产品详情

  • 部件编号
    PL-1000IL
  • 制造商
    PacketLight Networks
  • 描述
    DWDM EDFA放大解决方案

通用参数

  • 放大器类型
    增益光放大器（BOA），直通放大器，前置放大器
  • 频段
    C频段
  • 增益平坦度
    ±1 dB
  • 输出类型
    CW
  • 包装类型
    桌面/机架安装
  • 控制模式
    自动增益控制（AGC），自动功率控制（APC）
  • RoHS
    是
  • 输入功率
    -24 dBm至16 dBm（放大器），-24 dBm至13 dBm（直通），36 dBm至15 dBm（前置放大器），-36 dBm至15 dBm（中级）
  • 噪声系数
    4到6 dB
  • 接口
    RJ45 10/100MBase-T，2xSFP 100Base-X，RS-232串口，DB9报警端口，8xSFP 100Base-X MC端口
  • 包装
    1U机架安装
  • 偏振依赖性
    是
  • 偏振依赖损耗
    0.3 dB
  • 偏振模色散（PMD）
    0.3 ps
  • 功耗
    60 W
  • 增益
    8到22 dB（放大器），5到22 dB（直通），20 dB（前置放大器），高达40 dB（中级）
  • 输出功率
    高达23 dBm（放大器），高达23 dBm（直通），高达14 dBm（前置放大器），8 dBm（中级）
  • 供电电压（AC）
    90至246 VAC，50/60 Hz
  • 供电电压（DC）
    -60至-36 VDC

环境条件

  • 工作温度
    -5至50摄氏度

光纤参数

  • 光纤耦合
    是
  • 光纤模式
    单模
  • 光纤类型
    G.652

物理特性

  • 尺寸
    45 x 440 x 230 mm (H x W x D)，1.77 x 17.32 x 9.05 Inches (H x W x D)
  • 重量
    5.5 kg

总结

  • 产品概述
    PL-1000IL是PacketLight Networks推出的一款先进光放大器，专为DWDM光纤通信系统设计，支持多种输入功率和增益配置。其输入功率范围从-24 dBm到16 dBm，输出功率最高可达23 dBm，具有优越的噪声性能，噪声系数在4到6 dB之间。该产品的增益范围为8到22 dB（放大器），5到22 dB（直通），20 dB（前置放大器）和高达40 dB（中级放大器），为用户提供了灵活的选择。PL-1000IL还具备自动增益控制和自动功率控制功能，确保在不同工作环境下的稳定性能，适用于数据中心和长距离传输等多种应用场景。
