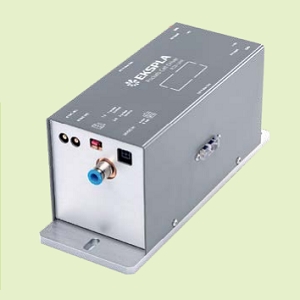

2PCD-UHR-500-3.4-C波克尔电池驱动器实物图（EKSPLA制造）

2PCD-UHR-500-3.4-C

厂商: EKSPLA

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

EKSPLA的2PCD-UHR-500-3.4-C是一款高性能的波克尔电池驱动器，具有3.4到3.4 kV的输出电压幅度，24 VDC ±1 V的供电电压，<7 ns的下降时间，3.5到5 V的触发电压，以及500 kHz的重复频率。该产品适用于需要高压和高频率的光电应用。

2PCD-UHR-500-3.4-C产品详细说明

产品详情

部件编号

2PCD-UHR-500-3.4-C
制造商

EKSPLA
描述

3.4到3.4 kV 500 kHz 100 ns全桥波克尔电池驱动器

电气规格

输出电压幅度

3.4到3.4 kV
供电电压（直流）

24 VDC ±1 V
下降时间

<7 ns
触发电压

3.5到5 V
高压功耗

150 W
输入阻抗

50 Ohms

通用参数

晶体材料

β-钡硼酸盐（BBO）、铷钛酸盐（RTP）、磷酸二氢钾（KD*P）、碲化镉（CdTe）
重复频率

500 kHz
脉冲宽度

100 ns
上升时间

<7 ns
输出类型

全桥
数字信号

上升和下降边缘
触发脉冲的输出脉冲延迟

>20 ns（触发脉冲）
脉冲延迟

25 ns
脉冲抖动

<100 ps
脉冲输出

纳秒级
脉冲形状

方形
上升/下降时间

<7 ns
备注

到波克尔电池的最大引线长度：10 cm

总结

产品概述

EKSPLA的2PCD-UHR-500-3.4-C波克尔电池驱动器是一款专为高性能光电应用设计的设备，能够提供高达3.4 kV的输出电压。其500 kHz的重复频率和极快的响应时间，使其成为激光系统、光调制和高速成像等应用的理想选择。该驱动器支持多种晶体材料，包括β-钡硼酸盐、铷钛酸盐、磷酸二氢钾和碲化镉，适应性强。它的设计考虑到高压功耗和输入阻抗，确保了系统的稳定性和可靠性。无论是在实验室研究还是工业应用中，这款驱动器都能提供卓越的性能，是光电领域不可或缺的工具。

技术文档

规格书
点击下载规格书
