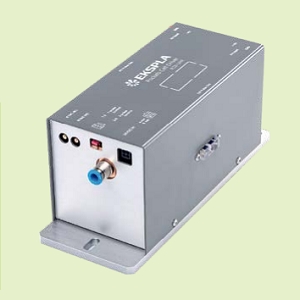

2PCD-UHR-II-1000-2.5-C波克尔电池驱动器实物图（EKSPLA制造）

2PCD-UHR-II-1000-2.5-C

厂商: EKSPLA

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

2PCD-UHR-II-1000-2.5-C是来自EKSPLA的一款Pockels电池驱动器，具有输出电压幅度为2.5到2.5 kV，供电电压为24 VDC ±1 V，下降时间小于7 ns，触发电压范围为3.5到5 V，重复率为1000 kHz。更多详细信息请见下文。

2PCD-UHR-II-1000-2.5-C产品详细说明

产品详情

部件编号

2PCD-UHR-II-1000-2.5-C
制造商

EKSPLA
描述

2.5到2.5 kV 1000 kHz 100 ns全桥Pockels电池驱动器

电气规格

输出电压幅度

2.5到2.5 kV
供电电压(直流)

24 VDC ±1 V
下降时间

<7 ns
触发电压

3.5到5 V
高压功耗

170 W
输入阻抗

50 欧姆

通用参数

晶体材料

β-钡硼酸盐(BBO)、铷钛酸盐(RTP)、磷酸二氢钾(KD*P)、硫化镉(CdTe)
重复率

1000 kHz
脉冲宽度

100 ns
上升时间

<7 ns
输出类型

全桥
数字信号

上升和下降沿
输出脉冲延迟

>20 ns (触发脉冲)
脉冲延迟

25 ns
脉冲抖动

<100 ps
脉冲输出

纳秒级
脉冲形状

方波
上升/下降时间

<7 ns
备注

到Pockels电池的最大引线长度：10 cm

总结

产品概述

2PCD-UHR-II-1000-2.5-C是一款高性能的Pockels电池驱动器，专为需要高输出电压和快速响应的应用而设计。它的输出电压幅度可达到2.5 kV，适用于多种光学晶体材料，包括β-钡硼酸盐、铷钛酸盐、磷酸二氢钾和硫化镉等。这款驱动器的重复率高达1000 kHz，能够满足现代光学实验和激光调制的需求。其设计考虑了高效能与可靠性，使其在高压光电应用中表现出色。无论是在实验室环境中还是在工业应用中，2PCD-UHR-II-1000-2.5-C都能够提供稳定和精确的性能，帮助用户实现更高的研究和生产效率。
