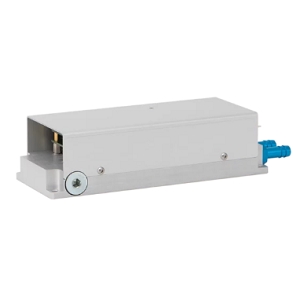

HVSW-04-2kV波克尔电池驱动器实物图（OEM-TECH制造）

HVSW-04-2kV

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

HVSW-04-2kV 是一款由 OEM-TECH 提供的 Pockels 电池驱动器，其输出电压幅度可达 2 kV，供电电压为 24 VDC，下降时间为 7 至 9 纳秒，负载电容为 5 至 7 pF，重复频率可达 4 MHz。这款驱动器设计用于高效、精准的脉冲控制，适用于多种光电应用。

HVSW-04-2kV产品详细说明

产品详情

部件编号

HVSW-04-2kV
制造商

OEM-TECH
描述

0 到 2 kV 7 到 9 ns 高达 4 MHz 5 到 7 pF 双极 Pockels 电池驱动器

应用领域

应用

脉冲选择，腔体转储，再生放大器控制

电气规格

输出电压幅度

0 到 2 kV
供电电压(直流)

24 VDC
下降时间

7 到 9 ns
负载电容

5 到 7 pF
输入电压

24 VDC
高压功耗

<300 到 400 W
输入电流

2.5 A (低压)

通用参数

幅度电压

高达 4 kV
重复率

高达 4 MHz
脉冲宽度

15 到 20 ns (固定)，100 到 2000 ns (可变)
上升时间

7 到 9 ns
输出类型

双极
控制接口

RS-485
设计类型

台式
抖动

<0.5 ns (±250 ps)
传播延迟

<50 ns
上升/下降时间

7 到 9 ns
工作模式

短脉冲，长脉冲
备注

脉冲间隔：>50 ns

物理特性

尺寸

176 x 69 x 50 mm (长 x 宽 x 高)
重量

<0.5 kg

环境条件

工作温度范围

10 到 40 摄氏度
相对湿度

0 到 90%
存储温度范围

-20 到 60 摄氏度

总结

产品概述

HVSW-04-2kV 是一款由 OEM-TECH 设计的高性能 Pockels 电池驱动器，专为高压脉冲应用而生。它的输出电压幅度可达 2 kV，适合需要快速响应的场合，如脉冲选择和腔体转储。该设备的重复频率高达 4 MHz，能够满足高频率操作的需求。此外，驱动器的下降时间仅为 7 到 9 纳秒，确保了信号的精确控制，适合用于再生放大器控制等应用。其设计紧凑，体积小巧，便于在实验室环境中使用，同时具有良好的环境适应性，能够在 10 到 40 摄氏度的温度范围内稳定工作。

技术文档

规格书
点击下载规格书
