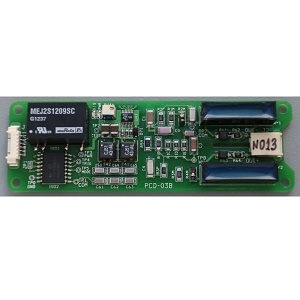

PCD-03波克尔电池驱动器实物图(Vigitek制造)

PCD-03

厂商: Vigitek

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

PCD-03是Vigitek公司生产的一款波克尔电池驱动器,具备3至4.2 kV的输出电压幅度,供电电压为10.8至13.2 V(12 V),下降时间为3至6微秒,负载电容为10 pF,触发电压为3至12 V(±5 V)。

PCD-03产品详细说明

产品细节

  • 部件编号
    PCD-03
  • 制造商
    Vigitek
  • 描述
    3至4.2 kV 快速:2至4 ns,慢速:5至10 ns 100 Hz 10 pF 双极波克尔电池驱动器

电气规格

  • 输出电压幅度
    3至4.2 kV
  • 供电电压(直流)
    10.8至13.2 V (12 V)
  • 下降时间
    3至6 µs
  • 负载电容
    10 pF
  • 触发电压
    3至12 V (±5 V)
  • 直流供电电流
    200 mA
  • 输入阻抗
    200 Ohms

通用参数

  • 重复频率
    100 Hz
  • 脉冲宽度
    0.5至1 µs
  • 上升时间
    快速:2至4 ns,慢速:5至10 ns
  • 输出类型
    双极
  • 输出脉冲电流
    20 A
  • 触发脉冲到输出脉冲延迟
    12至20 ns
  • 输出电压脉冲间不稳定性
    0.01
  • 脉冲抖动
    <0.6 ns
  • 脉冲输出
    纳秒级
  • 脉冲形状
    准矩形
  • 技术
    Q-调制

物理属性

  • 尺寸
    95.6 x 31 x 12 mm

环境条件

  • 工作温度范围
    -40至60摄氏度

总结

  • 产品概述
    PCD-03是Vigitek公司推出的一款高性能波克尔电池驱动器,适用于各种光电应用。它能够提供高达4.2 kV的输出电压,且具备快速的响应时间,适合需要精确控制的激光系统和光学实验。该设备的重复频率为100 Hz,脉冲宽度可调,能够满足不同实验和工业测量的需求。其优异的性能和稳定性,使其成为科研和工业领域中不可或缺的工具。PCD-03还具有良好的环境适应性,能够在-40至60摄氏度的温度范围内稳定工作,确保在各种条件下都能提供可靠的电力支持。
