PCD-41D

厂商: TEO Technology

下载规格书

Note: Your Quotation Request will be directed to Spectrum Control.

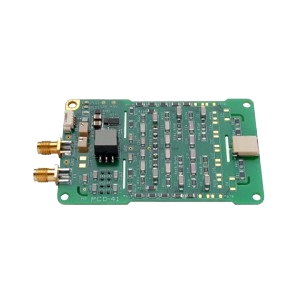

PCD-41D是TEO Technology推出的一款Pockels电池驱动器，具有输出电压幅度为2.8至7.2 kV，供电电压为12 ± 4 VDC，负载电容为4至12 pF，触发电压为5 ± 0.5 V，重复频率为1000 Hz等特点。

PCD-41D产品详细说明

产品详情

部件编号

PCD-41D
制造商

TEO Technology
描述

2.8至7.2 kV 1000 Hz 4至12 pF Pockels电池驱动器

电气规格

输出电压幅度

2.8至7.2 kV
供电电压(直流)

12 ± 4 VDC
负载电容

4至12 pF
触发电压

5 ± 0.5 V
直流供电电流

500 mA
输入阻抗

50 Ohms

通用参数

幅度电压

2800至3600 V（第一步），5600至7200 V（第二步）
重复频率

1000 Hz
脉冲宽度

2至600 ns（第一步），1000 ns（第二步）
上升时间

2 ± 1 ns
数字信号

上升沿
输出脉冲电流

20 A
触发脉冲的输出脉冲延迟

16 ± 3 ns
脉冲抖动

<0.2 ns
脉冲输出

纳秒级
脉冲形状

准矩形
备注

平台上的幅度不均匀性：<5%

物理特性

尺寸

80 x 50 x 15 mm
重量

100 g

环境条件

工作温度范围

-40至60摄氏度

总结

产品概述

PCD-41D是TEO Technology推出的一款高性能Pockels电池驱动器，广泛应用于激光系统和光学调制等领域。这款驱动器的输出电压幅度可达2.8至7.2 kV，能够满足高精度的实验需求。其重复频率高达1000 Hz，适合用于超快光学实验，确保信号的快速响应。设备设计紧凑，尺寸仅为80 x 50 x 15 mm，重量为100 g，便于集成到各种系统中。此外，PCD-41D具备优异的脉冲特性，脉冲宽度可调，输出脉冲电流高达20 A，且脉冲抖动小于0.2 ns，确保了信号的稳定性和准确性。

技术文档

规格书
点击下载规格书
