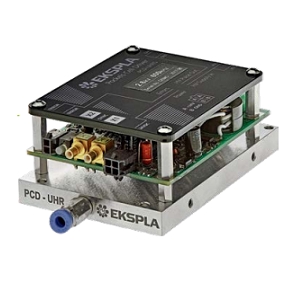

PCD-UHR-II-250-7.0-C波克尔电池驱动器实物图（EKSPLA制造）

PCD-UHR-II-250-7.0-C

厂商: EKSPLA

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

PCD-UHR-II-250-7.0-C是EKSPLA公司的波克尔电池驱动器，输出电压幅度为7到7 kV，供电电压为24 VDC ±1 V，下降时间小于9.5 ns，触发电压为3.5到5 V，重复频率为250 kHz。更多详细信息请参见下文。

PCD-UHR-II-250-7.0-C产品详细说明

产品详情

部件编号

PCD-UHR-II-250-7.0-C
制造商

EKSPLA
描述

7到7 kV 250 kHz 100到5000 ns双极波克尔电池驱动器

电气规格

输出电压幅度

7到7 kV
供电电压(直流)

24 VDC ±1 V
下降时间

<9.5 ns
触发电压

3.5到5 V
高压功耗

200 W
输入阻抗

50 Ohms

通用参数

晶体材料

β-钡硼酸盐(BBO), 铷钛酸盐(RTP), 磷酸二氢钾(KD*P), 硫化镉(CdTe)
重复频率

250 kHz
脉冲宽度

100到5000 ns
上升时间

<9.5 ns
输出类型

双极
数字信号

上升和下降边缘
触发脉冲后的输出脉冲延迟

>20 ns (触发脉冲)
脉冲延迟

25 ns
脉冲抖动

<100 ps
脉冲输出

纳秒级
脉冲形状

方波
上升/下降时间

<9.5 ns
备注

波克尔电池的最大引线长度：10 cm

总结

产品概述

PCD-UHR-II-250-7.0-C是一款高性能的波克尔电池驱动器，适用于多种激光系统和光学调制应用。其输出电压可高达7 kV，能够支持高达250 kHz的重复频率，满足高速度和高精度的需求。该设备具备快速响应特性，下降时间小于9.5 ns，适合需要快速脉冲的应用场景。此外，PCD-UHR-II-250-7.0-C支持多种晶体材料，具有良好的兼容性。无论是在科研实验还是工业应用中，这款波克尔电池驱动器都能提供可靠的性能和灵活的使用选项。

技术文档

规格书
点击下载规格书
