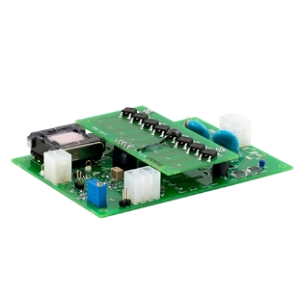

QBD-4016-DN波克尔电池驱动器实物图(OEM-TECH制造)

QBD-4016-DN

厂商: OEM-TECH

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

QBD-4016-DN 是OEM-TECH推出的一款波克尔电池驱动器,具有1.6到4 kV的输出电压幅度,供电电压为24 VDC,下降时间小于20 ns,负载电容高达0.5 nF,重复频率可达100 kHz。该驱动器非常适合用于高频率激光和其他光电应用。

QBD-4016-DN产品详细说明

产品细节

  • 部件编号
    QBD-4016-DN
  • 制造商
    OEM-TECH
  • 描述
    1.6到4 kV <20 ns 高达100 kHz 高达0.5 nF 双极,拉下波克尔电池驱动器

应用

  • 应用
    Q开关

电气规格

  • 输出电压幅度
    1.6到4 kV
  • 供电电压(直流)
    24 VDC
  • 下降时间
    <20 ns
  • 负载电容
    高达0.5 nF
  • 高压操作电压
    1600到4000 V
  • 输入电压
    24 VDC

通用参数

  • 晶体材料
    β-钡硼酸盐(BBO)、磷酸二氢钾(KD*P)、钛酸钾(KTP)
  • 重复频率
    高达100 kHz
  • 上升时间
    <20 ns
  • 输出类型
    双极,拉下
  • 设计类型
    PCB
  • 抖动
    10 ns
  • 传播延迟
    1 µs
  • 恢复时间
    5到10 µs
  • 技术
    Q开关
  • 工作模式
    拉下

物理特性

  • 尺寸
    110 x 80 x 25 mm (长 x 宽 x 高)
  • 重量
    0.1 kg

环境条件

  • 工作温度范围
    10到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    QBD-4016-DN是一款来自OEM-TECH的高性能波克尔电池驱动器,专为要求严格的光电应用设计。它的输出电压幅度高达4 kV,能够满足高频率激光系统的需求。该设备具有小于20 ns的下降时间,适合用于Q开关和其他需要快速响应的应用。其设计支持多种晶体材料,使其在光电领域中具有广泛的适用性。此外,QBD-4016-DN的PCB设计确保了设备的稳定性和可靠性,适合在多种环境条件下工作。无论是在实验室还是工业应用中,这款驱动器都能提供卓越的性能,是光电工程师和研究人员的理想选择。
