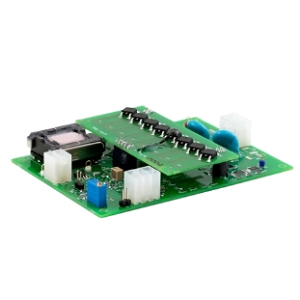

QBD-5020-DN波克尔电池驱动器实物图（OEM-TECH制造）

QBD-5020-DN

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBD-5020-DN是来自OEM-TECH的一款Pockels单元驱动器，具有2到5 kV的输出电压幅度，24 VDC的供电电压，<20 ns的下降时间，以及高达0.5 nF的负载电容，重复率可达100 kHz。

QBD-5020-DN产品详细说明

产品细节

部件编号

QBD-5020-DN
制造商

OEM-TECH
描述

2到5 kV <20 ns 高达100 kHz 高达0.5 nF 双极性，拉下式Pockels单元驱动器

应用领域

应用

Q开关

电气规格

输出电压幅度

2到5 kV
供电电压（直流）

24 VDC
下降时间

<20 ns
负载电容

高达0.5 nF
高压操作电压

2000到5000 V
输入电压

24 VDC

通用参数

晶体材料

β-钡硼酸盐（BBO），磷酸二氢钾（KD*P），钛酸钾（KTP）
重复率

高达100 kHz
上升时间

<20 ns
输出类型

双极性，拉下式
设计类型

PCB
抖动

10 ns
传播延迟

1 µs
恢复时间

5到10 µs
技术

Q开关
工作模式

拉下式

物理特性

尺寸

110 x 80 x 25 mm (长 x 宽 x 高)
重量

0.1 kg

环境条件

工作温度范围

10到40摄氏度
存储温度范围

-20到60摄氏度

总结

产品概述

QBD-5020-DN是OEM-TECH推出的一款高性能Pockels单元驱动器，专为需要高电压和快速响应的应用而设计。该驱动器的输出电压幅度范围为2到5 kV，能够满足高压应用的需求，同时其供电电压为24 VDC，确保了设备的稳定运行。QBD-5020-DN的下降时间小于20 ns，支持高达0.5 nF的负载电容，适合快速脉冲应用。此外，该设备的重复率高达100 kHz，适合高频操作。其设计兼容多种晶体材料，如β-钡硼酸盐、磷酸二氢钾和钛酸钾，使其在激光和光电领域中广受欢迎。无论是在实验室还是工业应用中，QBD-5020-DN都能提供可靠的性能。

技术文档

规格书
点击下载规格书
