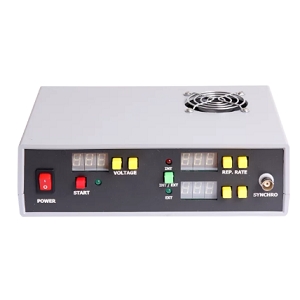

QBD-BT-4016-DN波克尔电池驱动器实物图（OEM-TECH制造）

QBD-BT-4016-DN

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBD-BT-4016-DN是OEM-TECH生产的一款波克尔电池驱动器，具有输出电压幅度为1.6至4 kV、上升时间小于20 ns、负载电容为23 pF、重复频率可达100 kHz等特点。该设备专为高频激光和光电应用设计，能够满足严苛的工作要求。

QBD-BT-4016-DN产品详细说明

产品详情

部件编号

QBD-BT-4016-DN
制造商

OEM-TECH
描述

1.6 to 4 kV <20 ns Up to 100 kHz 23 pF Bipolar, Pull-down Pockel cell driver

应用场景

应用

Q开关

电气规格

输出电压幅度

1.6 to 4 kV
下降时间

<20 ns
负载电容

23 pF
高压操作电压

1600 to 4000 V
电流消耗

<1 A
高压电源

100 to 240 VAC, 50/60 Hz
TTL信号

内部同步模式、外部同步模式

通用参数

晶体材料

β-钡硼酸盐 (BBO)、磷酸二氢钾 (KD*P)、钛酸钾 (KTP)
重复频率

Up to 100 kHz
上升时间

<20 ns
输出类型

双极性，拉下式
控制接口

RS-232
设计类型

台式
抖动

±1 ns
传播延迟

100 ns
恢复时间

5 to 10 µs
工作模式

拉下式，内部同步模式，外部同步模式

物理特性

尺寸

225 x 180 x 70 mm (L x W x H)
重量

1.5 kg

环境条件

操作温度显示

0 to 40 度C
存储温度

-20 to 60 度C

总结

产品概述

QBD-BT-4016-DN是一款由OEM-TECH制造的高性能波克尔电池驱动器，专为光电应用设计。它能够提供1.6到4 kV的输出电压，具备小于20 ns的上升时间和下降时间，适合高频操作。该设备的负载电容为23 pF，重复频率可达100 kHz，非常适合用于激光Q开关等应用。其设计紧凑，具有RS-232控制接口，方便与其他设备连接。QBD-BT-4016-DN的工作温度范围广，能够在多种环境条件下稳定运行，是光电行业中不可或缺的设备。

技术文档

规格书
点击下载规格书
