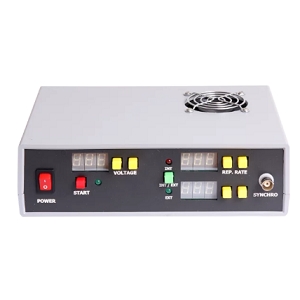

QBD-BT-5020-DN波克尔电池驱动器实物图（OEM-TECH制造）

QBD-BT-5020-DN

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBD-BT-5020-DN是OEM-TECH推出的一款Pockels电池驱动器，具备输出电压幅度为2至5 kV、下降时间小于20 ns、负载电容为23 pF、重复率可达100 kHz、上升时间小于20 ns等特点。该设备适用于高精度的激光调制和光学实验。

QBD-BT-5020-DN产品详细说明

产品详情

部件编号

QBD-BT-5020-DN
制造商

OEM-TECH
描述

2 to 5 kV <20 ns Up to 100 kHz 23 pF 双极，拉下式Pockels电池驱动器

应用领域

应用

Q开关

电气规格

输出电压幅度

2 to 5 kV
下降时间

<20 ns
负载电容

23 pF
高压操作电压

2000 to 5000 V
电流消耗

<1 A
高压电源

100 to 240 VAC, 50/60 Hz
TTL信号

内部同步模式，外部同步模式

通用参数

晶体材料

β-钡硼酸盐(BBO)，磷酸二氢钾(KD*P)，钛酸钾(KTP)
重复率

高达100 kHz
上升时间

<20 ns
输出类型

双极，拉下式
控制接口

RS-232
设计类型

台式
抖动

±1 ns
传播延迟

100 ns
恢复时间

5 to 10 µs
工作模式

拉下式，内部同步模式，外部同步模式

物理特性

尺寸

225 x 180 x 70 mm (L x W x H)
重量

1.5 kg

环境条件

操作温度范围

0 to 40 摄氏度
存储温度范围

-20 to 60 摄氏度

总结

产品概述

QBD-BT-5020-DN是一款高效的Pockels电池驱动器，专为需要高电压和快速响应的光电应用设计。它的输出电压幅度在2到5 kV之间，适合用于Q开关和其他激光调制场合。该驱动器具有极短的上升时间和下降时间，确保了光调制的高精度和快速响应。此外，QBD-BT-5020-DN支持多种晶体材料，如β-钡硼酸盐(BBO)和磷酸二氢钾(KD*P)，使其在激光系统中具有广泛的适用性。其RS-232控制接口和高压电源兼容性也提供了灵活的操作选项。这款设备的设计紧凑，适合在实验室和工业环境中使用，确保了高效的性能和可靠性。

技术文档

规格书
点击下载规格书
