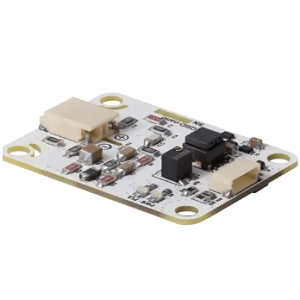

QBD-nano-3804波克尔电池驱动器实物图（OEM-TECH制造）

QBD-nano-3804

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBD-nano-3804是OEM-TECH推出的一款Pockels电池驱动器，具有输出电压幅度为2.8到3.8 kV，供电电压范围为5到12 VDC，负载电容为5到20 pF，触发电压为5 V（3 V-8 V），重复频率为1到10 kHz。

QBD-nano-3804产品详细说明

产品细节

部件编号

QBD-nano-3804
制造商

OEM-TECH
描述

2.8到3.8 kV 1到3 ns 1到10 kHz 5到20 pF 双极Pockels电池驱动器

应用

应用

腔体抽取，Q开关

电气规格

输出电压幅度

2.8到3.8 kV
供电电压(直流)

5到12 VDC
负载电容

5到20 pF
高压工作电压

2800到3800 V
触发电压

5 V (3 V-8 V)
输入电压

5到12 V (4.5到12.5 V)
电流消耗

160到420 mA
保持时间

0.5到1 µs (开机时间)
输入电流

200到500 mA

通用参数

晶体材料

β-钡硼酸盐 (BBO), 磷酸二氢钾 (KD*P), 钛酸钾 (KTP)
重复率

1到10 kHz
上升时间

1到3 ns
输出类型

双极
设计类型

PCB
抖动

<0.1 ns
恢复时间

<10 µs
技术

Q开关

物理特性

尺寸

40 x 30 x 10 mm (长 x 宽 x 高)
重量

10 g

环境条件

工作温度显示

-40到65摄氏度

总结

产品概述

QBD-nano-3804是一款高性能的Pockels电池驱动器，专为需要高电压和快速响应的光电应用设计。它的输出电压幅度在2.8到3.8 kV之间，适合多种晶体材料，如β-钡硼酸盐 (BBO)和钛酸钾 (KTP)。驱动器的重复频率可达到10 kHz，能够满足高频率操作的需求。其紧凑的PCB设计和低抖动特性，使其成为腔体抽取和Q开关等应用的理想选择。此外，QBD-nano-3804的工作温度范围广泛，适应各种环境条件，确保其在严苛条件下的稳定运行。
