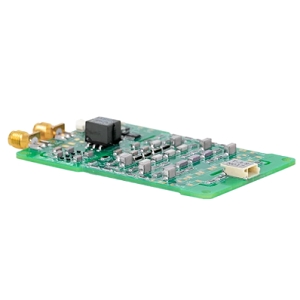

QBD-nano-4801波克尔电池驱动器实物图(OEM-TECH制造)

QBD-nano-4801

厂商: OEM-TECH

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

QBD-nano-4801是OEM-TECH推出的一款Pockels电池驱动器,具有3.6到4.8 kV的输出电压幅度,12 VDC的供电电压,1到3 ns的下降时间和5到10 pF的负载电容。该设备的重复率为1 kHz,适合快速光束调制与偏转、激光再生放大器控制及脉冲选择等应用。

QBD-nano-4801产品详细说明

产品详情

  • 部件编号
    QBD-nano-4801
  • 制造商
    OEM-TECH
  • 描述
    3.6到4.8 kV 1到3 ns 1 kHz 5到10 pF 单极Pockels电池驱动器

应用领域

  • 应用
    超快光束调制与偏转,激光再生放大器控制,脉冲选择

电气规格

  • 输出电压幅度
    3.6到4.8 kV
  • 供电电压(直流)
    12 VDC
  • 下降时间
    1到3 ns
  • 负载电容
    5到10 pF
  • 高压操作电压
    3600到4800 V
  • 输入电压
    8到16 V
  • 输入电流
    500 mA

通用参数

  • 晶体材料
    β-钡硼酸盐 (BBO),磷酸二氢钾 (KD*P),钛酸钾 (KTP)
  • 重复率
    1 kHz
  • 脉冲宽度
    长达800 ns
  • 上升时间
    1到3 ns
  • 输出类型
    单极性
  • 设计类型
    PCB
  • 抖动
    0.1到0.2 ns
  • 传播延迟
    15到20 ns

物理特性

  • 尺寸
    80 x 50 x 20 mm3 (长 x 宽 x 高)
  • 重量
    0.1 kg

环境条件

  • 工作温度范围
    -40到60摄氏度

总结

  • 产品概述
    QBD-nano-4801是OEM-TECH推出的一款高效Pockels电池驱动器,专为激光应用设计。它能够提供高达4.8 kV的输出电压,并具备快速的响应时间(1到3 ns),因此非常适合用于超快光束调制、激光再生放大器的控制以及脉冲选择等场景。这款驱动器的设计紧凑,支持多种晶体材料,能够满足不同的应用需求。同时,它的工作温度范围广泛,从-40°C到60°C,确保在各种环境下的稳定性和可靠性。无论是在实验室还是工业应用中,QBD-nano-4801都是一个理想的选择,能够帮助用户实现更高效的激光操作。

技术文档
