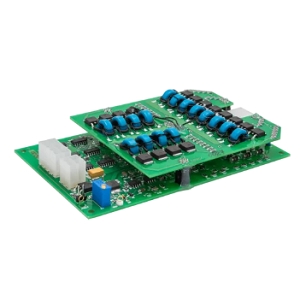

QBU-1004波克尔电池驱动器实物图（OEM-TECH制造）

QBU-1004

厂商: OEM-TECH
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-1004是OEM-TECH推出的一款Pockels电池驱动器，具有输出电压幅度为0.4到1 kV，供电电压为24 VDC，下降时间为10 ns和15 ns（脉冲），负载电容为11 pF，重复频率高达100 kHz。更多详细信息请见下文。

QBU-1004产品详细说明

产品详情

  • 部件编号
    QBU-1004
  • 厂家
    OEM-TECH
  • 描述
    0.4到1 kV 10 ns, 15 ns (脉冲) 高达100 kHz 11 pF 双极Pockels电池驱动器

应用

  • 应用
    先进的Q开关，光束切割，脉冲选择，脉冲切割

电气规格

  • 输出电压幅度
    0.4到1 kV
  • 供电电压（直流）
    24 VDC
  • 下降时间
    10 ns, 15 ns (脉冲)
  • 负载电容
    11 pF
  • 高压操作电压
    400到1000 V
  • 输入电压
    24 VDC
  • 输入电流
    0.8 A
  • TTL信号
    外部

通用参数

  • 晶体材料
    β-钡硼酸盐（BBO），磷酸二氢钾（KD*P），钛酸钾（KTP）
  • 重复频率
    高达100 kHz
  • 脉冲宽度
    200 ns到直流
  • 上升时间
    10 ns, 15 ns (脉冲)
  • 冷却方式
    空气冷却
  • 输出类型
    双极
  • 设计类型
    PCB
  • 抖动
    ±10 ns (±1ns在LJ修改中)
  • 传播延迟
    1µs (100 ns在LJ修改中)
  • 技术
    Q开关
  • 工作模式
    外部TTL

物理特性

  • 尺寸
    130 x 80 x 25 mm (长 x 宽 x 高)
  • 重量
    0.1 kg

环境条件

  • 工作温度范围
    10到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    QBU-1004是OEM-TECH推出的一款高性能Pockels电池驱动器，广泛应用于光电领域，尤其是在激光系统中的Q开关和脉冲控制。它的输出电压范围从0.4到1 kV，适合多种晶体材料，能够满足高频率操作的需求。该设备的重复频率可高达100 kHz，确保了高效的脉冲控制。QBU-1004的设计考虑了电气和物理特性，具备优良的冷却系统和稳定的输出特性，是科研和工业应用中不可或缺的设备。
