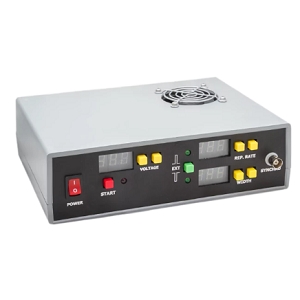

QBU-BT-2008波克尔电池驱动器实物图（OEM-TECH制造）

QBU-BT-2008

厂商: OEM-TECH
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-BT-2008是OEM-TECH推出的一款Pockels电池驱动器，具备0.8到2 kV的输出电压幅度，下降时间小于20纳秒，负载电容为23皮法，重复频率高达100 kHz，上升时间小于20纳秒。更多详细信息请见下文。

QBU-BT-2008产品详细说明

产品详情

  • 部件编号
    QBU-BT-2008
  • 制造商
    OEM-TECH
  • 描述
    0.8到2 kV <20 ns 高达100 kHz 23 pF 双极性，拉下，推拉Pockels电池驱动器

应用

  • 应用
    Q调制，脉冲选择，脉冲切片

电气规格

  • 输出电压幅度
    0.8到2 kV
  • 下降时间
    <20 ns
  • 负载电容
    23 pF
  • 高压操作电压
    800到2000 V
  • 电流消耗
    <1 A
  • 高压电源
    100到240 VAC, 50/60 Hz
  • TTL信号
    外部TTL

通用参数

  • 晶体材料
    β-钡硼酸盐(BBO)，磷酸二氢钾(KD*P)，磷酸钛钾(KTP)
  • 重复频率
    高达100 kHz
  • 上升时间
    <20 ns
  • 输出类型
    双极性，拉下，推上
  • 控制接口
    RS-232
  • 设计类型
    台式
  • 抖动
    ±10 ns (LJ修改版±1 ns)
  • 传播延迟
    1 µs (LJ修改版100 ns)
  • 恢复时间
    1 us到1 s (内部)，200 ns到无穷大 (外部)
  • 工作模式
    拉下，推上，外部TTL

物理特性

  • 尺寸
    225 x 180 x 70 mm (长 x 宽 x 高)
  • 重量
    1.5 kg

环境条件

  • 工作温度显示
    0到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    QBU-BT-2008是一款由OEM-TECH制造的高性能Pockels电池驱动器，适用于多种光电应用。它的输出电压幅度范围在0.8到2 kV之间，能够满足高压需求，同时具备小于20纳秒的快速下降时间，确保在高频操作下的稳定性。该驱动器的负载电容为23皮法，支持高达100 kHz的重复频率，适合快速脉冲应用。其设计兼顾了台式使用的便利性，配备RS-232控制接口，便于与其他设备的连接和控制。QBU-BT-2008在各种光电实验和应用中表现出色，是科研和工业领域中不可或缺的设备。
