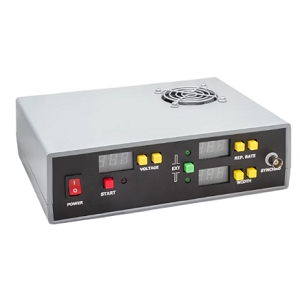

QBU-BT-4016波克尔电池驱动器实物图（OEM-TECH制造）

QBU-BT-4016

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-BT-4016是OEM-TECH推出的一款Pockels电池驱动器，具备输出电压幅度为1.6到4 kV、下降时间小于20 ns、负载电容为23 pF、重复频率高达100 kHz、上升时间小于20 ns等特点。该产品适用于各种高压脉冲应用，能够满足高性能需求。

QBU-BT-4016产品详细说明

产品详情

零件编号

QBU-BT-4016
厂家

OEM-TECH
描述

1.6到4 kV <20 ns 高达100 kHz 23 pF 双极性，拉下，推拉Pockels电池驱动器

应用

应用

Q开关，脉冲选择，脉冲切片

电气规格

输出电压幅度

1.6到4 kV
下降时间

<20 ns
负载电容

23 pF
高压操作电压

1600到4000 V
电流消耗

<1 A
高压电源

100到240 VAC，50/60 Hz
TTL信号

外部TTL

通用参数

晶体材料

β-钡硼酸盐(BBO)，磷酸二氢钾(KD*P)，钛酸钾(KTP)
重复频率

高达100 kHz
上升时间

<20 ns
输出类型

双极性，拉下，推上
控制接口

RS-232
设计类型

台式
抖动

±10 ns (LJ修改中±1 ns)
传播延迟

1 µs (LJ修改中100 ns)
恢复时间

1 us到1 s (内部)，200 ns到无穷大 (外部)
工作模式

拉下，推上，外部TTL

物理特性

尺寸

225 x 180 x 70 mm (长 x 宽 x 高)
重量

1.5 kg

环境条件

工作温度范围

0到40摄氏度
存储温度

-20到60摄氏度

总结

产品概述

QBU-BT-4016是一款由OEM-TECH生产的高性能Pockels电池驱动器，专为需要高电压和快速响应的应用设计。其输出电压范围从1.6 kV到4 kV，适合各种激光系统中的Q开关和脉冲选择等应用。该设备具有非常快的下降时间和上升时间，确保在高频率下的稳定性和准确性。它的设计兼顾了台式使用的便利性，配备RS-232控制接口，便于与其他设备的集成。此外，QBU-BT-4016的重量轻，适合在多种环境条件下操作，工作温度范围为0到40摄氏度，存储温度为-20到60摄氏度，是实验室和工业应用的理想选择。

技术文档

规格书
点击下载规格书
