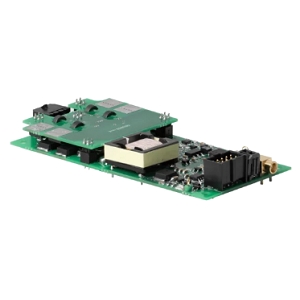

QBU-mini-SP-1004波克尔电池驱动器实物图（OEM-TECH制造）

QBU-mini-SP-1004

厂商: OEM-TECH
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-mini-SP-1004是OEM-TECH公司推出的一款Pockels电池驱动器，输出电压幅度为0.4至1 kV，直流供电电压为24 VDC，下降时间小于10 ns，负载电容为7 pF，重复率超过10 kHz。该设备专为高频激光应用设计，确保高效和可靠的性能。

QBU-mini-SP-1004产品详细说明

产品详情

  • 部件编号
    QBU-mini-SP-1004
  • 制造商
    OEM-TECH
  • 描述
    0.4到1 kV <10 ns, 7 ns >10 kHz 7 pF 双极Pockel电池驱动器

应用

  • 应用
    Q开关，脉冲选择，脉冲切片

电气规格

  • 输出电压幅度
    0.4到1 kV
  • 供电电压(直流)
    24 VDC
  • 下降时间
    <10 ns, 7 ns
  • 负载电容
    7 pF
  • 高压工作电压
    0.4到1 kV
  • 输入电压
    24 VDC
  • 输入电流
    0.5 A
  • TTL信号
    外部

通用参数

  • 晶体材料
    β-钡硼酸盐(BBO)，磷酸二氢钾(KD*P)，钛酸钾(KTP)
  • 重复率
    >10 kHz
  • 脉冲宽度
    100到2000 ns
  • 上升时间
    <10 ns, 7 ns
  • 冷却
    空气冷却
  • 输出类型
    双极
  • 设计类型
    PCB
  • 抖动
    <±0.2 ns
  • 传播延迟
    <40 ns
  • 技术
    Q开关
  • 工作模式
    外部TTL

物理特性

  • 尺寸
    102 x 50 x 20 mm (长 x 宽 x 高)
  • 重量
    <0.1 kg

环境条件

  • 工作温度显示
    10到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    QBU-mini-SP-1004是OEM-TECH公司推出的一款高性能Pockels电池驱动器，专为激光系统设计，能够输出0.4到1 kV的电压，适合各种激光应用。该设备具有快速的下降时间和较高的重复率，能够满足高频激光操作的需求。其采用空气冷却设计，确保在各种工作环境下的稳定性能。此外，QBU-mini-SP-1004的紧凑尺寸和轻量化设计使其易于集成到现有系统中，是激光技术领域中不可或缺的设备。
