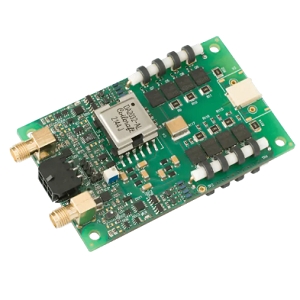

QBY-4010波克尔电池驱动器实物图（OEM-TECH制造）

QBY-4010

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBY-4010是来自OEM-TECH的Pockels电池驱动器，具有输出电压幅度为0到4 kV，供应电压为24 VDC，下降时间为3到4 ns，负载电容小于5 pF，重复率超过10 kHz。

QBY-4010产品详细说明

产品详情

部件编号

QBY-4010
制造商

OEM-TECH
描述

0到4 kV 3到4 ns >10 kHz <5 pF 双极Pockel电池驱动器

应用

应用

脉冲切割，脉冲选择，激光再生放大器的控制

电气规格

输出电压幅度

0到4 kV
供电电压(直流)

24 VDC
下降时间

3到4 ns
负载电容

<5 pF
高压工作电压

0到4 kV
输入电压

24 VDC
输入电流

0.5 A
TTL信号

外部

通用参数

晶体材料

砷化镓(GaAs)，β-硼酸钡(BBO)，磷酸二氢钾(KD*P)，钛酸钾(KTP)
重复率

>10 kHz
脉冲宽度

10到1000 ns
上升时间

3到4 ns
冷却

空气冷却
输出类型

双极
设计类型

PCB
抖动

<0.2 ns
传播延迟

<10 ns
工作模式

外部TTL

物理特性

尺寸

80 x 71 x 28 mm3 (长 x 宽 x 高)
重量

0.05 kg

环境条件

工作温度显示

-30到60摄氏度

总结

产品概述

QBY-4010是OEM-TECH推出的一款高性能Pockels电池驱动器，专为激光应用而设计。该设备支持高达4 kV的输出电压，适用于各种脉冲切割和脉冲选择的应用场景。其快速的下降时间使其在控制激光再生放大器方面表现出色。此外，QBY-4010的负载电容小于5 pF，确保了在高频操作下的稳定性。该驱动器的工作模式为外部TTL，便于与其他设备集成。无论是在实验室研究还是工业应用中，QBY-4010都能提供可靠的性能和灵活的应用选择。

技术文档

规格书
点击下载规格书
