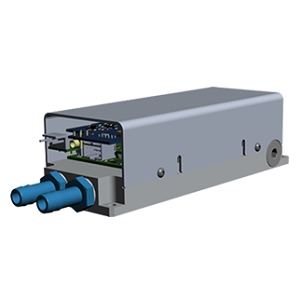

STHVSW-04波克尔电池驱动器实物图（Sintec Optronics制造）

STHVSW-04

厂商: Sintec Optronics

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

STHVSW-04 是 Sintec Optronics 提供的一款波克尔电池驱动器，具有输出电压幅度为 1.6 至 4 kV，供电电压为 24 VDC，下降时间为 5 至 7 ns，负载电容为 5 至 7 pF，重复率高达 4 MHz。该产品适用于脉冲选择和再生放大器控制，能够满足高精度的应用需求。

STHVSW-04产品详细说明

产品详情

部件编号

STHVSW-04
制造商

Sintec Optronics
描述

1.6 到 4 kV 5 到 7 ns 高达 4 MHz 5 到 7 pF 双极波克尔电池驱动器

应用

应用

脉冲选择和再生放大器控制

电气规格

输出电压幅度

1.6 到 4 kV
供电电压(直流)

24 VDC
下降时间

5 到 7 ns
负载电容

5 到 7 pF
24 VDC 功耗

<300 W
输入电压

24 VDC
延迟时间

<50 ns
高压功耗

<300 W
输入电流

1.5 A

通用参数

幅度电压

0 到 4 kV
重复频率

高达 4 MHz
脉冲宽度

固定: 15 ns, 可调: 100 到 2000 ns
上升时间

5 到 7 ns
输出类型

双极
控制接口

RS-485
抖动

<0.5 ns (±250ps)
脉冲输出

皮秒，飞秒
上升/下降时间

5 到 7 ns
备注

脉冲间隔: >100 ns

物理属性

尺寸

69 x 60 x 32 mm
重量

<0.5 kg

环境条件

工作温度显示

10 到 40 摄氏度
存储温度

-20 到 60 摄氏度

总结

产品概述

STHVSW-04 是 Sintec Optronics 研发的一款高性能波克尔电池驱动器，专为需要高电压和快速响应的应用而设计。它的输出电压幅度范围从 1.6 kV 到 4 kV，非常适合用于脉冲选择和再生放大器控制。该设备具有较低的负载电容和快速的上升/下降时间，使其能够在高频率下稳定工作。此外，STHVSW-04 的控制接口采用 RS-485，便于与其他设备连接。其紧凑的尺寸和轻量化的设计使得它在各种实验室和工业应用中都十分适用。这款设备不仅为用户提供了卓越的性能，还能满足现代光电技术对高效能和高可靠性的需求。
