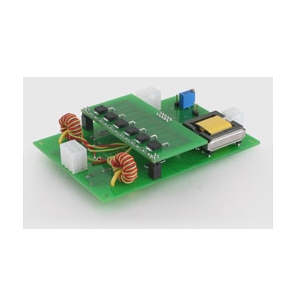

STQBD Series波克尔电池驱动器实物图（Sintec Optronics制造）

STQBD Series

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

STQBD系列是Sintec Optronics推出的一款波克尔电池驱动器，具有0到6 kV的输出电压幅度，供电电压为24 VDC，下降时间小于20 ns，负载电容可达0.5 nF，重复率可达50 kHz（连续波）和100 kHz（脉冲模式）。

STQBD Series产品详细说明

产品详情

  • 部件编号
    STQBD系列
  • 制造商
    Sintec Optronics
  • 描述
    0到6 kV <20 ns 高达100 kHz 高达0.5 nF 下拉，上拉波克尔电池驱动器

电气规格

  • 输出电压幅度
    0到6 kV
  • 供电电压（直流）
    24 VDC
  • 下降时间
    <20 ns
  • 负载电容
    高达0.5 nF
  • 输入电压
    24 VDC
  • 延迟时间
    1 µs
  • 输入电流
    <150 µA

通用参数

  • 晶体材料
    β-钡硼酸盐（BBO），去uterated 磷酸二氢钾（DKDP）
  • 重复率
    高达50 kHz（CW），高达100 kHz（脉冲模式）
  • 上升时间
    <20 ns
  • 冷却方式
    风冷
  • 输出类型
    下拉（= 通常开启）或上拉（= 通常关闭）
  • 抖动
    10 ns
  • 恢复时间
    5到10 µs
  • 技术
    Q-开关
  • 工作模式
    下拉（= 通常开启）或上拉（= 通常关闭）

物理特性

  • 尺寸
    110 x 80 x 25 mm（长 x 宽 x 高）
  • 重量
    0.1 kg

环境条件

  • 工作温度范围
    10到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    STQBD系列波克尔电池驱动器是Sintec Optronics公司推出的一款高性能设备，专为激光调制和其他光学应用而设计。它支持高达6 kV的输出电压，能够满足高能物理实验和激光设备的需求。该驱动器具有极快的响应时间（小于20 ns）和可调的重复率，适用于连续波和脉冲模式。其结构紧凑，重量轻，便于在各种实验室和工业环境中使用。此外，STQBD系列还支持多种晶体材料，确保其在不同应用场景中的灵活性和适应性。
