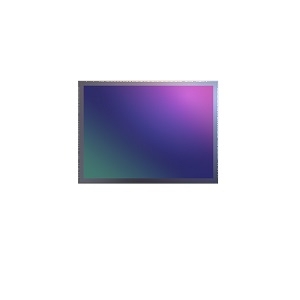

S5K4H7 | ISOCELL 4H7CMOS图像传感器实物图(Samsung Semiconductors制造)

S5K4H7 | ISOCELL 4H7

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

S5K4H7 | ISOCELL 4H7是三星半导体推出的一款8百万像素CMOS图像传感器,分辨率为3264(宽)x 2448(高)像素。该传感器采用电子滚动快门(ERS),具有1/4英寸的光学格式,能够提供高达30帧每秒(正常模式或FHD)和60帧每秒(HD)的视频帧率。其像素尺寸为1.12 µm x 1.12 µm,并具有对比度自动对焦功能。该传感器使用RGB Bayer颜色滤光片,支持RAW10输出格式。可通过MIPI 4通道RAW接口进行控制,具备10位ADC和16倍模拟增益,适合移动图像传感应用。

S5K4H7 | ISOCELL 4H7产品详细说明

产品详情

  • 部件编号
    S5K4H7 | ISOCELL 4H7
  • 厂家
    Samsung Semiconductors
  • 描述
    8 Megapixel CMOS Image Sensor for Mobile Image Sensing Applications

通用参数

  • 分辨率
    3264 (H) x 2448 (V)
  • 百万像素
    8 MP
  • 供电电压
    2.8 V (模拟), 1.8 V 或 2.8 V (I/O), 1.2 V (核心数字)
  • 光学格式
    1/4 英寸
  • 色彩
    RGB, Bayer
  • 快门类型
    电子滚动快门 (ERS)
  • 帧率
    最高30帧/秒(正常),最高60帧/秒(视频)
  • ADC分辨率
    10位
  • 像素大小
    1.12 x 1.12 µm
  • 像素
    8 MP
  • 像素类型
    BSI
  • 备注
    输出格式:RAW10

连接与接口

  • 接口
    MIPI 4通道RAW

温度

  • 工作温度
    -20至70摄氏度

总结

  • 产品概述
    S5K4H7 | ISOCELL 4H7是三星半导体推出的一款高性能8百万像素CMOS图像传感器,专为移动图像传感应用而设计。它的分辨率达到3264 x 2448像素,能够在不同的光照条件下提供出色的图像质量。传感器采用电子滚动快门技术,支持高达30帧每秒的静态图像捕捉以及60帧每秒的视频录制,适合于需要快速捕捉和处理图像的场景。此外,其小巧的像素尺寸和RGB Bayer滤光片设计使其能够在各种环境下实现精准的色彩还原和对焦。无论是在移动设备、监控系统还是自动对焦应用中,S5K4H7均能提供卓越的性能,满足现代用户对图像质量的高标准需求。
