  4. LQ-201CL

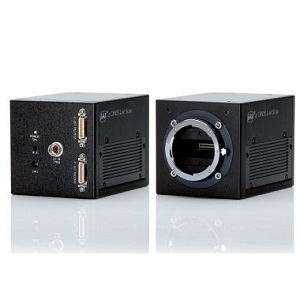

LQ-201CL科学与工业相机实物图（JAI制造）

LQ-201CL

厂商: JAI
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LQ-201CL 是 JAI 公司的科学与工业相机，配备 4 个 CMOS RGB/NIR 传感器，支持高达 2048 像素的分辨率，以及强大的 33 kHz 线速。此相机广泛应用于食品检测、电子产品以及视觉工业，包括 2D 和 3D 打印检测。该设备的操作温度范围为 -5 至 45 度，存储温度为 -25 至 60 度，确保在各种环境下的可靠性。

LQ-201CL产品详细说明

产品详情

  • 部件编号
    LQ-201CL
  • 制造商
    JAI
  • 描述
    4 CMOS RGB/NIR 线扫相机

应用

  • 应用
    食品检测, 半导体和 LCD 显示器, 电子产品, 2D 打印检测, 3D 打印检测, 网络应用, 体育成像, 水果和蔬菜检测
  • 应用行业
    工业检测与自动化, 消费电子, 娱乐与媒体

连接与接口

  • 数据接口
    相机链接

通用参数

  • 相机类型
    线扫相机
  • 分辨率
    2048(H) x 4(V), 1024(H) x 4(V)
  • 传感器类型
    CMOS
  • 快门类型
    全球快门
  • 像素大小(H x V)
    14.0 x 14.0
  • 有效成像面积
    4 x 2048 mm (H) 4 x 1024 mm (H) 采用 2:1 binning
  • 位深
    8 Bit, 10 Bit (视频输出)
  • 线速
    33 kHz
  • 探测器灵敏度
    2800 Lux (7800K, 线速= 600µs, 增益=0 dB, 快门=关闭, 镜头光圈=F2 100% 视频)
  • 信噪比
    55 dB
  • 传感器配置
    RGB
  • 探测波长范围
    近红外, 可见光
  • 冷却方式
    无冷却
  • 增益范围
    -4 到 8 dB
  • 操作湿度
    20 到 80%
  • 像素合并
    2:1
  • 触发模式
    无快门, 快门选择和脉宽控制
  • 垂直时钟速度
    84.00 MHz (像素时钟)
  • 颜色
    RGB, 近红外, 可见光
  • 镜头安装
    F-Mount, M-Mount
  • 电源供应
    12 到 24 VDC
  • 光学对角线
    28.67 mm
  • RoHs
    是
  • 备注
    分辨率: 每行 4 x 2048 像素

物理属性

  • 尺寸
    90 x 90 x 120 mm
  • 重量
    1050 g

温度

  • 操作温度显示
    -5 到 45 度
  • 存储温度
    -25 到 60 度

总结

  • 产品概述
    LQ-201CL 是一款由 JAI 公司出品的四通道 CMOS RGB/NIR 线扫相机，具有出色的图像捕捉能力，广泛应用于各种行业。其典型应用领域包括食品检测、半导体、LCD 显示器、以及电子产品等。相机支持高达 2048 像素的分辨率，并拥有 33 kHz 的线速，适合快速动态图像处理。得益于全球快门设计，LQ-201CL 在拍摄动态对象时不会出现图像模糊问题。此外，相机的功耗和尺寸也得到了合理设计，方便集成到现有的系统中。
