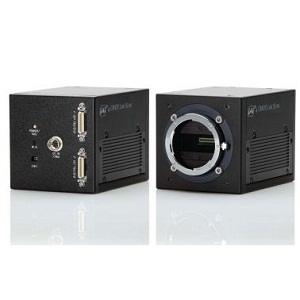

LQ-401CL科学与工业相机实物图（JAI制造）

LQ-401CL

厂商: JAI

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LQ-401CL 是 JAI 生产的一款科学与工业相机，具有4096（H）x 4（V）和2048（H）x 4（V）的分辨率。该相机采用 CMOS 传感器，具备全球快门功能，能够满足多种工业检测需求。

LQ-401CL产品详细说明

产品详情

零件编号

LQ-401CL
制造商

JAI
描述

4 CMOS RGB/NIR 线扫相机

应用

应用

食品检测，半导体和 LCD 显示器，电子产品，2D 打印检测，3D 打印检测，网页应用，体育成像，水果和蔬菜检测
应用行业

工业检测与自动化，消费电子，娱乐与媒体

连接和接口

数据接口

Camera Link

通用参数

相机类型

线扫相机
分辨率

4096(H) x 4(V), 2048(H) x 4(V)
传感器类型

CMOS
快门类型

全球快门
像素大小(H x V)

7.0 x 7.0
有效图像区域

4 x 4096（H） 4 x 2048（H）采用 2:1 垂直二次采样
位深度

8 位，10 位（视频输出）
线率

18 kHz
扫描速率

线速度: 54.79µs（全分辨率/二次采样/内部触发） 54.79µs~14.30ms, 11.9ns 步长
探测器灵敏度

2800 Lux (7800K, gain=low, shutter=OFF, 100% video)
信噪比

55 dB
传感器配置

RGB
检测波长范围

近红外，可见光
冷却方式

无冷却
增益范围

-4 到 8 dB
工作湿度

20 到 80%
像素二次采样

2:1
触发模式

无快门、选择快门和脉宽控制
垂直时钟速度

84.00 MHz (像素时钟)
色彩

RGB, 近红外, 可见光
镜头接口

F-Mount, M-Mount
电源

12 到 24 VDC
光学对角线

28.67 mm
RoHs

是
备注

分辨率：每行 4 x 4096 像素

物理属性

尺寸

90 x 90 x 120 mm
重量

1050 g

温度

工作温度范围

-5 到 45 摄氏度
储存温度范围

-25 到 60 摄氏度

总结

产品概述

LQ-401CL 是一款高性能的科学与工业相机，广泛应用于食品检测、半导体制造、电子产品和打印检测等领域。该相机基于 CMOS 技术，能够提供高分辨率的图像，适用于不同的工业和科研需求。它具备全球快门功能，使得运动物体的拍摄更加清晰，避免了模糊现象。此外，该相机的线率高达 18 kHz，能够快速捕捉实时画面，适合高速生产线的检测。LQ-401CL 的坚固设计和宽广的工作温度范围使其能够在各种环境下可靠工作，是理想的工业成像解决方案。

技术文档

规格书
点击下载规格书
