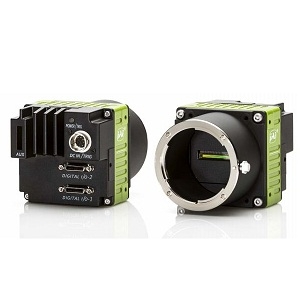

SW-8000M-PMCL科学与工业相机实物图(JAI制造)

SW-8000M-PMCL

厂商: JAI

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

SW-8000M-PMCL 是 JAI 生产的一款科学与工业相机,采用 CMOS 传感器,具有 0.008 MP 的分辨率。它支持 8 Bit 和 10 Bit 的位深度,具备较高的线速(199.5 kHz)和良好的信噪比(60 dB),使得其适用于工业检测、印刷检测、运动图像获取等广泛应用。

SW-8000M-PMCL产品详细说明

产品详情

  • 零件号
    SW-8000M-PMCL
  • 制造商
    JAI
  • 描述
    CMOS 单色线扫描相机

应用领域

  • 应用
    网络检测, 印刷检测, 废物管理/回收, 体育成像, 半导体, 电子产品, 网络应用
  • 应用行业
    工业检测与自动化, 室外和环境监测, 娱乐与媒体, 科学与研究, 消费电子

连接与接口

  • 数据接口
    Camera Link

通用参数

  • 相机类型
    线扫描相机
  • 百万像素
    0.008 MP
  • 分辨率
    8192(H) x 1(V)
  • 传感器类型
    CMOS
  • 快门类型
    全球快门
  • 像素大小(H x V)
    3.75 um (H) x 5.78 um (V)
  • 曝光时间
    4 µs to 15.148 ms
  • 位深度
    8 Bit, 10 Bit
  • PRNU(光响应非均匀性)
    46 DN/(nJ/cm2) (模式A,小井), 42 DN/(nJ/cm2) (模式B,大井)
  • 颜色 / 位深度
    8 Bit, 10 Bit
  • 线速
    199.5 kHz
  • 扫描速率
    100 kHz
  • 信噪比
    60 dB
  • 传感器配置
    单色
  • 增益范围
    0 to 24 dB(数字)
  • 工作湿度
    20 to 80 %
  • 触发输入信号
    GPIO
  • 像素
    0.008 MP
  • 触发模式
    开/关
  • 触发输出信号
    GPIO
  • 合规性
    CE, FCC
  • 颜色
    单色
  • 镜头接口
    F-Mount
  • 备注
    像素时钟: 31.875 to 85MHz, 扫描宽度: 30.72 mm

物理特性

  • 尺寸
    62 x 62 x 48 mm
  • 重量
    320 g

温度

  • 工作温度
    -5 to 45 度 C
  • 存储温度
    -25 to 60 度 C

总结

  • 产品概述
    SW-8000M-PMCL 是由 JAI 生产的一款高级科学与工业相机,专为高精度图像采集而设计。它的 CMOS 传感器在保证高质量图像的同时,能够进行出色的运动成像。该相机的分辨率为 0.008 MP,具有高速线扫描能力(199.5 kHz),确保在动态环境中也能捕获清晰的图像。此外,SW-8000M-PMCL 提供了灵活的位深度选项(8 Bit 和 10 Bit),使其能够适应不同行业的多种需求。通过支持多种应用场景,如网络检测、印刷检测和体育成像等,SW-8000M-PMCL 成为工业自动化和科学研究各领域的理想选择。
