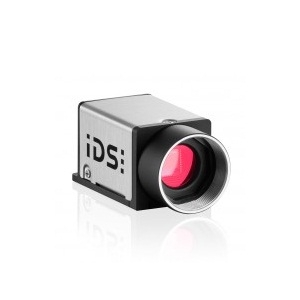

UI-5240CP-C-HQ科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5240CP-C-HQ

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5240CP-C-HQ来自IDS Imaging Development Systems GmbH，是一款具有1.31百万像素的科学与工业相机，适用于多种应用，包括3D扫描、机器视觉和安全监控等。其帧率为50到48 fps，采用12位位深，能够提供高质量的成像效果。

UI-5240CP-C-HQ产品详细说明

产品详情

  • 部件编号
    UI-5240CP-C-HQ
  • 厂家
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全球快门, 全球起始快门, 滚动快门

应用

  • 应用
    3D扫描, 机器视觉, 交通运输(ITS), 实验室自动化, 安全技术, 手势与眼球追踪, 质量保证, 天文学, 监控, 无限网检验, 工厂/过程自动化
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    Gigabit Ethernet (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280(H) x 1024(V)
  • 传感器类型
    CMOS
  • 快门类型
    全球快门, 滚动快门
  • 帧率
    50到48 fps
  • 像素大小(H x V)：
    5.3 x 5.3 µm
  • 曝光时间：
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 Bit
  • 扫描方式
    逐行扫描
  • 颜色/位深度
    12 位
  • 传感器配置
    颜色, RGB
  • 冷却方式
    未冷却
  • 增益范围
    4x/4x
  • I/O信号
    6针Hirose连接器(HR10A-7R-6PB)
  • 工作湿度
    20到80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10 Bit
  • 颜色
    颜色
  • 镜头接口
    C-Mount
  • 电源供应
    12到24 V
  • 功耗
    2.2到2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C560ACT
  • 备注
    宽高比：5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    29 x 29 x 40.5 mm(H x W x L)
  • 重量
    61 g

温度

  • 工作温度显示
    0到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    UI-5240CP-C-HQ相机是由IDS Imaging Development Systems GmbH制造的一款高性能科学与工业相机。它采用CMOS传感器，并提供高达1.31百万像素的清晰图像，具备50到48帧每秒的高帧率，适合各种应用场合，包括3D扫描、机器视觉以及安全监控等。这款相机还具有全球快门和滚动快门技术，在复杂环境中也能提供稳定的成像。其数据接口为Gigabit Ethernet（GigE），非常适合工业自动化和科学研究领域的使用。
