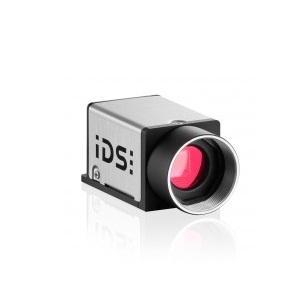

UI-5240CP-M-GL Rev.2.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5240CP-M-GL Rev.2.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5240CP-M-GL Rev.2.2 是 IDS Imaging Development Systems GmbH 研发的一款科学与工业相机，具备 1.31 MP 的分辨率，帧率为 50 fps，适合多种应用场景。该相机采用 CMOS 传感器，支持全球快门和滚动快门，能够满足高精度捕捉需求。

UI-5240CP-M-GL Rev.2.2产品详细说明

产品细节

  • 零件号
    UI-5240CP-M-GL Rev.2.2
  • 厂家
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全球快门, 开放快门, 滚动快门

应用场景

  • 应用
    3D 扫描, 机器视觉, 交通与运输 (ITS), 实验室自动化, 安全技术, 姿态和眼动追踪, 质量保证, 天文学, 监测, 无限网络检测, 工厂/过程自动化
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全球快门, 滚动快门
  • 帧率
    50 to 48 fps
  • 像素尺寸(H x V)
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 位
  • 扫描方法
    逐行扫描
  • 颜色/位深度
    12 位
  • 传感器配置
    单色, RGB
  • 冷却方式
    无冷却
  • 增益范围
    4x/-
  • 输入输出信号
    6 针 Hirose 连接器 (HR10A-7R-6PB)
  • 工作湿度
    20 到 80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC 分辨率
    10 位
  • 颜色
    单色, B/W
  • 镜头安装
    C 接口
  • 电源系统
    12 到 24 V
  • 功耗
    2.2 到 2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C560ABT
  • 备注
    宽高比: 5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    29 x 29 x 40.5 mm(H x W x L)
  • 重量
    61 g

温度

  • 工作温度
    0 到 40 摄氏度
  • 存储温度
    -20 到 60 摄氏度

总结

  • 产品概述
    UID-5240CP-M-GL Rev.2.2 是一款专业级的科学与工业相机，采用先进的 CMOS 传感器，分辨率达到 1.31 MP，能够以最高 50 fps 的速度捕捉高质量图像。这款相机在多个领域都有广泛应用，包括 3D 扫描、机器视觉以及交通监测等。它的全球快门和滚动快门功能能够适应快速运动物体的拍摄需求，确保图像清晰无畸变。此外，UI-5240CP-M-GL 还具备良好的环境适应能力，其工作温度范围为 0 到 40 摄氏度，并满足各种工业和科研场景下的使用要求，是您实现高效影像获取的理想选择。
