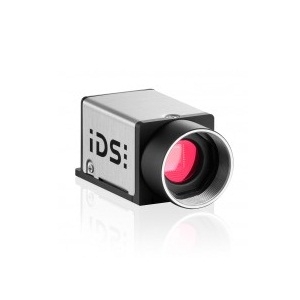

UI-5240CP-NIR-GL Rev.2.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5240CP-NIR-GL Rev.2.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5240CP-NIR-GL Rev.2.2是来自IDS Imaging Development Systems GmbH的一款科学与工业相机，具有1.31百万像素、帧率达到50至48帧每秒以及12位色深，适用于多种视觉应用。具体细节请参见以下内容。

UI-5240CP-NIR-GL Rev.2.2产品详细说明

产品详情

  • 部件编号
    UI-5240CP-NIR-GL Rev.2.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局起始快门, 滚动快门

应用领域

  • 应用
    三维扫描, 机器视觉, 交通与运输（ITS）, 实验室自动化, 安全技术, 手势与眼睛跟踪, 质量保证, 天文学, 监控, 无尽网页检测, 工厂/流程自动化
  • 应用行业
    工业检测和自动化, 消费电子, 安全和监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网（GigE）

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50到48 fps
  • 像素大小（纵向 x 横向）
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8英寸
  • 比特深度
    12位
  • 扫描方式
    逐行扫描
  • 颜色/比特深度
    12位
  • 传感器配置
    单色, RGB
  • 检测波长范围
    近红外
  • 冷却方式
    无冷却
  • 增益范围
    4x/-
  • I/O信号
    6针Hirose连接器（HR10A-7R-6PB）
  • 操作湿度
    20到80%
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz（像素时钟范围）
  • ADC分辨率
    10位
  • 镀铬
    单色, B/W
  • 镜头安装
    C-Mount
  • 电源供应
    12到24V
  • 功耗
    2.2到2.9W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C661ABT
  • 注释
    纵横比：5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm（光学尺寸）
  • 尺寸
    29 x 29 x 40.5 mm（高 x 宽 x 长）
  • 重量
    61 g

温度

  • 工作温度显示
    0到40摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    UI-5240CP-NIR-GL Rev.2.2是一款由IDS Imaging Development Systems GmbH制造的高性能科学与工业相机，具备先进的CMOS传感器和多种功能选项，如全局快门和滚动快门，适合需求高达1.31百万像素的视觉应用。这款相机可在50 fps的帧率下的1280 x 1024分辨率下捕捉图像，尤其适合三维扫描、交通监控、实验室自动化等领域。同时，其宽广的应用范围及工业级的性能使其成为理想的选择。相机的连接方式是千兆以太网（GigE），便于与各种系统集成。
