  4. UI-5241LE-C Rev.1.2

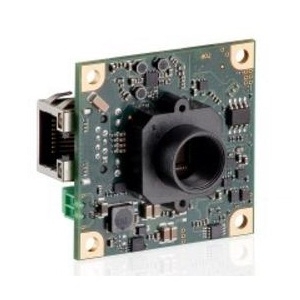

UI-5241LE-C Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5241LE-C Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5241LE-C Rev.1.2是来自IDS Imaging Development Systems GmbH的一款科学与工业相机，具有1.31 MP的像素、50至48 fps的帧率和12 Bit的位深。该相机适用于各种工业检测、实验自动化和交通运输的应用。

UI-5241LE-C Rev.1.2产品详细说明

产品详情

  • 零件编号
    UI-5241LE-C Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局起始快门, 滚动快门

应用

  • 应用场景
    3D扫描, 机器视觉, 交通与运输 (ITS), 实验室自动化, 安全技术, 手势与眼球跟踪, 质量保证, 天文学, 机械工程, 小型设备构造, 监控, 无尽网页检测
  • 应用行业
    工业检测与自动化, 消费电子产品, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50至48 fps
  • 像素尺寸(H x V)
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 Bit
  • 扫描方式
    逐行扫描
  • 颜色 / 位深度
    12 位
  • 传感器配置
    彩色, RGB
  • 冷却方式
    非冷却
  • 增益范围
    4x/4x
  • 输入/输出信号
    10针Molex连接器 (Pico Blade)
  • 工作湿度
    20至80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10 位
  • 色度
    彩色
  • 镜头接口
    S型口
  • 电源供应
    12至24 V
  • 功耗
    2.2至2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C560ACT
  • 注意事项
    宽高比: 5:4

物理特性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 26.4 mm(H x W x L)
  • 重量
    24 g

温度

  • 工作温度显示
    0至50摄氏度
  • 存储温度
    -20至60摄氏度

总结

  • 产品概述
    UI-5241LE-C Rev.1.2是由IDS Imaging Development Systems GmbH推出的一款高性能科学与工业相机。这款相机配备1.31 MP的分辨率和高达50 fps的帧率，具有全局快门和逐行扫描的特点，确保获取清晰的图像数据。其CMOS感应器和12 Bit的位深度使其能够处理高质量图像，适用于各种应用，如3D扫描、机器视觉、交通监控以及实验室自动化。相机的结构设计紧凑，适合于工业自动化与检测领域，并可在多种环境下稳定工作，尤其是在需要高可靠性的场合。这款相机以其卓越的性能和灵活的应用领域，为科学研究和工业解决方案提供了极大的助力。
